Особенности:
- Портативная цифровая консоль измерения мощности и энергии;
- Предназначена для измерений когерентных и некогерентных источников излучения;
- Измерения мощности и энергии для непрерывного и импульсного детектирования;
- Расширенные возможности измерений;
- Большой 4-дюймовый ЖК-дисплей с несколькими вариантами отображения;
- Совместим с более чем 25 детекторами;
- Предустановленная карта памяти SD на 8 ГБ для хранения и передачи данных;
- Интерфейс USB 2.0;
- Внутренний литий-полимерный аккумулятор с длительным сроком службы;
- Доступны услуги по обновлению и повторной калибровке;
- Доступно программное обеспечение для ПК.

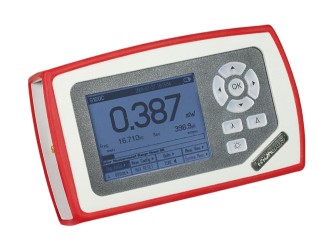

PM100D является цифровым аналогом консоли измерения мощности PM100A. Консоль (и детектор, продается отдельно) идеально подходят для использования в качестве измерителя мощности непрерывного и импульсного источников, измерителя мощности некогерентного оптического источника, измерителя мощности освещения, измерителя мощности в волокне и т. д. Дисплей PM100D имеет регулируемые настройки яркости с возможностью полного выключения подсветки при сохранении удобочитаемости.
PM100D совместим с более чем 25 фотодиодами, тонкими фотодиодами, интегрирующими сферами, оптоволоконными, тепловыми и пироэлектрическими детекторами, предназначенными для использования от УФ до среднего ИК диапазона.
Для версии с сенсорным экраном консоли PM100D с более продвинутыми функциями спектральной коррекции, разъемами для детекторов температуры и влажности, регистрацией данных и дополнительной памятью предлагается консоль измерения мощности и энергии PM400 с емкостным сенсорным экраном. Также предложены беспроводные портативные автономные измерители мощности, которые оснащены ультратонким детектором со встроенным OLED-дисплеем, а также функциями Bluetooth® и USB.
Конструкция консоли
Компактный корпус оснащен большим 4-дюймовым дисплеем с подсветкой и разрешением 320 x 240 пикселей, а также кнопками с подсветкой, которые упрощают работу в темных лабораториях. Понятный графический интерфейс ЖК-дисплея обеспечивает легкое считывание данных с интуитивно понятной системой навигации. Интерактивные подсказки помогают управлять устройством, предоставляя пользователю пошаговые инструкции по эксплуатации и отображая следующий шаг на экране.
PM100D имеет четыре стандартных экрана измерений. Первый вариант – это числовое считывание, полезное для стандартных показаний мощности и энергии. Второй вариант – это стрелка, которую обычно можно увидеть на аналоговых устройствах, однако она оптимизирована для работы в качестве цифрового считывающего устройства на экране дисплея. Третий – это график настройки, который очень удобен для точной настройки непрерывных и импульсных источников.
Устройство также может работать в режиме сбора данных. Просто запустите сканирование, и прибор автоматически начнет запись данных, таких как текущая мощность / энергия, минимум, максимум, стандартное отклонение и другие важные статистические данные, записанные за период сбора. PM100D также имеет несколько настраиваемых пользователем дисплеев и настройки звука для использования, когда детектор находится вне зоны видимости.
Связь
Разъем обеспечивает быструю замену детектора с возможностью «горячей» замены. Разъемы детекторов содержат всю информацию о детекторах, включая соответствующие NIST кривые чувствительности, типы детекторов и номер модели.
Слот для карты памяти SD (предварительно установлена SD-карта на 8 ГБ) позволяет записывать данные даже в автономном режиме, предоставляя пользователю большой объем памяти при записи данных в полевых условиях или вдали от компьютера в лаборатории. Данные также можно записывать через USB-соединение с ПК и программное обеспечение для контроля оптической мощности. Это программное обеспечение способно работать с восемью консолями одновременно. Функции управляющего программного обеспечения ПК выделены на вкладке «Программное обеспечение».
В дополнение к дистанционному управлению и регистрации / записи данных, USB-соединение также может выступать в качестве системы зарядки литий-полимерной батареи. Также в комплект входит зарядное устройство переменного тока, в котором используется интеллектуальная система управления зарядкой для увеличения срока службы аккумулятора и уменьшения эффекта памяти аккумулятора.
Технические характеристики:
|
Модель |
PM100D |
|
Дисплей | |
|
Тип дисплея |
Графический ЖК-дисплей 320 x 240 пикселей, светодиодная подсветка |
|
Экраны дисплея |
Числовой, гистограмма, линейный график, статистика, имитация аналоговой стрелки |
|
Область наблюдения |
81.4 мм x 61.0 мм (3.20" x 2.40") |
|
Частота обновления |
20 Гц |
|
Аудио |
Один динамик |
|
Интерфейс детектора | |
|
Совместимые детекторы |
Все фотодиоды, темодетекторы и пироэлектрические детекторы |
|
Коррекция постоянной времени |
<1 с |
|
АЦП |
16 бит |
|
Триггер (импульсные измерения, пироэлектрические детекторы) |
Настраиваемый, 0.1 - 100% |
|
Коннектор |
DB9F, левая сторона |
|
Детектор контроля температуры |
Терморезистор |
|
Температурный диапазон |
От -10 до +80 °C |
|
Аналоговые выходы | |
|
Сигнал |
Усиленный входной сигнал (не исправлен) |
|
Диапазон напряжения |
От 0 до 2 В |
|
Точность |
±3% |
|
Пропускная способность |
До 100 кГц, в зависимости от детектора и настроек |
|
Коннектор |
SMA, левая сторона |
|
Цифровые выходы | |
|
Объем памяти |
Съемная SD-карта 8 ГБ |
|
Разъем / Интерфейс |
Mini USB / USB 2.0 |
|
Мощность | |
|
Батарея |
Li-Pol, 3.7 В, 1300 мАч |
|
Зарядное устройство / вход DC |
5 В / 1 А |
|
Размеры и крепление | |
|
Размеры (Д x Ш x В) |
180 мм x 105 мм x 38 мм (7.09" x 4.13" x 1.50") |
|
Вес |
<0.5 кг |
|
Варианты крепления |
Подставка; резьба для стержня 1/4"-20 дюймов |
|
Рабочая температура |
От 0 до +40 °C |
|
Температура хранения |
От -40 до +70 °C |
|
Поставщик
|
Thorlabs |
