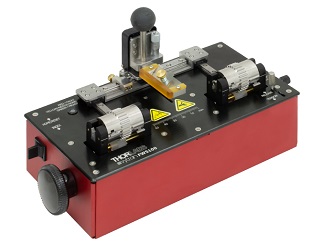

Система очищения волокна FWS100 Vytran Thorlabs удаляет полиимидное покрытие с оптических волокон с диаметром оболочки от 80 мкм до 400 мкм и диаметром покрытия от 100 мкм до 250 мкм, 400 мкм или 500 мкм. Вращающиеся цилиндры на обоих концах системы используются для удержания оптического волокна в натяжении. Пользователи могут зачистить области длиной от 1 до 50 мм, перемещая скользящие упоры для достижения желаемого расстояния.
Данная система Vytran Thorlabs для удаления оболочки волокна крайне проста в использовании и оптимизирована для быстрого и точного удаления покрытия с высокой повторяемостью. Под лезвием имеется шкала размером 50 мм. Для точной зачистки волокна следует предварительно сделать отметки. Высоту лезвия можно настроить, нажав на круглую ручку и отрегулировав микрометр так, чтобы лезвие соприкасалось с покрытием. Пользователи вручную зачищают волокно, перемещая лезвие справа налево. Волокно можно поворачивать с шагом 18 ° с помощью ручки вращения, расположенной на левой стороне устройства.

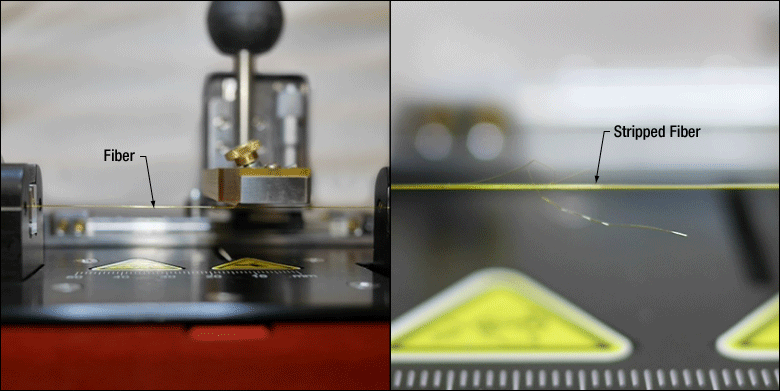

Слева: механизм с лезвием над волокном, справа: очищенное волокно
Для каждого вращающегося цилиндра требуется набор комплектующих для фиксации волокна, чтобы должным образом удерживать его на месте во время процесса зачистки. Инструмент для снятия оболочки волокон FWS100 Vytran Thorlabs включает 4 вкладки для волокна (2 верхние вкладки и 2 задние направляющие), которые предварительно установлены во вращающиеся цилиндры. Они могут использоваться с волокнами любого размера и не должны удаляться пользователем. Один набор вкладок держателя волокна необходимо приобрести отдельно. В каждый набор входят две нижние вкладки и две передние направляющие. Вставки удерживают волокно на месте, а направляющие удерживают волокно близко к центру вращения.
В комплект поставки системы FWS100 Vytran Thorlabs входят набор инструментов и 100 сменных лезвий. Каждый блок поставляется с блоком питания и шнуром питания.
Особенности:- Для волокон с диаметром оболочки от 80 мкм до 400 мкм; - Снимает полиимидные покрытия диаметром: 100 мкм – 250 мкм, 400 мкм или 500 мкм; - Механическое лезвие со сроком службы: 100 - 200 надрезов; - Ручное вращение, 20 положений фиксации, шаг 18°; - В комплекте верхняя и задняя вкладки системы фиксации волокна; - В комплекте инструменты для установки оставшихся частей системы фиксации волокна; - Для работы необходим комплектующих для фиксации оптоволокна (продается отдельно).
|
В комплекте:- Система FWS100; - Источник питания: 12 В (DC); - Шнур питания; - Набор инструментов с ключом-шестигранником 0.050", небольшой отверткой и нейлоновой кисточкой; - Сменные лезвия: 100 штук; - Верхняя и задняя вкладки фиксации волокна; - Руководство. Необходимо заказать отдельно:- Набор комплектующих для фиксации оптоволокна. |
Технические характеристики системы очищения волокон FWS100 Vytran Thorlabs:
|
Параметры |
Значения |
|
Допустимый материал волокон |
кварц |
|
Допустимый материал покрытия |
полиимид |
|
Допустимые диаметры оболочки |
80 мкм – 400 мкм |
|
Допустимые диаметры покрытий |
100 мкм - 250 мкм, 400 мкм, 500 мкмa |
|
Длина зачистки волокна |
1 мм – 50 мм |
|
Метод очищения |
Ручное вращение, в несколько приемов |
|
Лезвие |
Высокоточное одностороннее лезвие |
|
Срок службы лезвия |
100 - 200 надрезов / лезвие |
|
Вращение волокна |
Ручное вращение, 20 положений, шаг: 18° |
|
Электрическая мощность |
12 В (DC) вход; 100 - 240 В (AC) AC адаптер в комплекте |
|
Размеры |
273.7 мм x 128.5 мм x 157.3 мм |
|
Вес |
2.2 кг |
|
Рабочие условия |
0 °C - 40 °C 0% - 85% RH (без конденсации) |
|
Условия хранения |
-40 °C - 80 °C 0% - 95% RH (без конденсации) |
Примечания:
a. Обязательно приобретите соответствующий набор вставок для желаемого диаметра покрытия: VHW250 принимает волокна от Ø100 мкм до Ø250 мкм; VHW400 работает с волокном диаметром 400 мкм; VHW500 принимает волокна диаметром 500 мкм.
