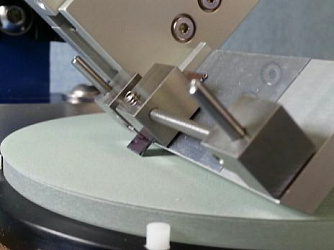

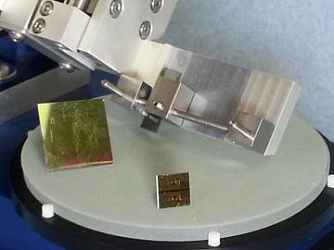

Система для полировки Flex предназначена для экономичной обработки волноводов, PLC компонентов, оптических микросхем, и массивов оптоволокна. На её оправке с помощью уникального крепёжного механизма Slide and Guide™ можно закреплять компоненты самых разных размеров. Возможна полировка компонентов как с плоскими, так и наклонными кромками. Процесс полировки производится с помощью линейного перемещения и регулирования приложенного давления. Это позволяет добиться повысить качество и стабильность результата технологической операции.
Особенности:- Полировка волноводов и оптических микросхем; - Допускает регулировку под разные размеры; - Плоская полировка и обработка под углом; - Механизм «Slide and Guide™» удерживает компоненты без использования липких и клеящих составов; - Наличие опции подключаемой системы видео контроля. |
Применения:- Полировка PLC компонентов; - Полировка чипов; - Полировка массивов волокон, FAB.
|
Технические характеристики:
|
Параметр |
Значение |
|
Закрепляемые компоненты |
Волноводы, сплиттеры планарного типа, оптические микросхемы, оптоволоконные матрицы |
|
Допуск на полирование |
+/-0.3 градуса (вдоль кромки, между осями X/Y) |
|
Полировальные плёнки |
Диаметром 4" |
|
Таймер |
Регулируемый пользователем, цифровой ввод времени цикла |
|
Размеры |
7" × 4.5" |
|
Вес |
Основание 4.5 фунта |
|
Диапазон размеров компонентов |
Длина: от 5 мм до 30 мм |
|
Ширина: от 5 мм до 30 мм | |
|
Толщина: от 0.5 мм до 1.5 мм | |
|
Регулируемый диапазон угла полирования |
От 0° (плоский) до 45° |
|
Полирующее движение |
Произвольное круговое |
|
Электропитание |
Сетевой адаптер/батарея, 9 В |

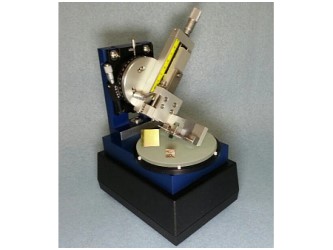

Система для полировки пластин Flex
