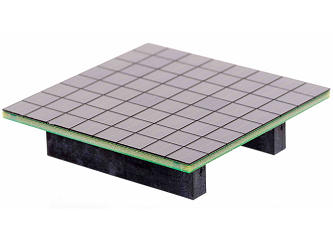

Матрицы SiФЭУ серии Array-J компании SensL построены на основе кремниевых фотоумножителей в TSV (Through Silicon Via) корпусе для поверхностного монтажа с целью создания компактных и масштабируемых матриц, которые позволяют изготовить детекторное поле больших размеров с мертвой зоной между пикселями, стремящейся к нулю. Матрицы SiФЭУ серии Array-J изготавливаются на основе кремниевых фотоумножителей SensL малошумящей J-серии размером 3х3 мм2, 4х4мм2, 6х6 мм2 и доступны для заказа в различных форматах размещения от 2х2 до 8х8 пикселей. На обратной стороне печатной платы каждой матрицы SiФЭУ имеются многоконтактные разъемы или контакты типа BGA, которые позволяют получить доступ к быстрому или стандартному выходу для каждого пикселя в матрице. Эти стандартные разъемы могут быть использованы клиентом для подключения собственной схемы считывания или переходных плат серии ArrayX-BOB, которые обеспечивают легкий доступ к сигналам с пикселей и позволяют оценить работу матриц серии Array-J.
Особенности:
- матрицы SiФЭУ доступны для заказа с размером пикселя: 3х3, 4х4, 6х6 мм2;
- различные конфигурации матриц от формата 2х2 до 8х8 пикселей;
- мертвая зона между краями матриц (около 100 мкм) позволяет соединить и масштабировать несколько матриц SiФЭУ для создания детекторного поля большой площади;
- каждая матрица имеет многоконтактные разъемы или контакты типа BGA на обратной стороне печатной платы матрицы для подключения ко всем сигналам с пикселей;
- сигналы с пикселей матрицы SiФЭУ могут быть считаны индивидуально по пикселям или суммированы клиентом для создания одноканального детектора большой площади;
- рабочие характеристики пикселей в матрице SiФЭУ абсолютно такие же как для индивидуальных кремниевых фотоумножителей J-серии.
Технические параметры матриц кремниевых фотоумножителей серии Array-J:
|
Формат матрицы |
Размер пикселя |
Размер микроячейки |
|
2х2 |
6х6 мм2 |
35 мкм |
|
8х8 |
6х6 мм2 |
35 мкм |
|
8х8 |
4х4 мм2 |
35 мкм |
|
4х4 |
3х3 мм2 |
20 / 35 мкм |
|
8х8 |
3х3 мм2 |
20 / 35 мкм |
Информация для заказа матриц кремниевых фотоумножителей Array-J:
|
Модель |
Размер микроячейки (число микроячеек на пиксель) |
Формат матрицы |
Тип контактов |
|
Матрица с размером пикселя 6х6 мм2: |
|||
|
ArrayJ-60035-4P-BGA |
35 мкм (22292 микроячеек) |
2х2 |
BGA контакты |
|
ArrayJ-60035-64P-PCB |
35 мкм (22292 микроячеек) |
8х8 |
разъем |
|
Матрица с размером пикселя 4х4 мм2: |
|||
|
ArrayJ-40035-64P-PCB |
35 мкм (9260 микроячеек) |
8х8 |
разъем |
|
Матрица с размером пикселя 3х3 мм2: |
|||
|
ArrayJ-30035-16P-PCB |
35 мкм (5676 микроячеек) |
4х4 |
разъем |
|
ArrayJ-30035-64P-PCB |
35 мкм (5676 микроячеек) |
8х8 |
разъем |
|
ArrayJ-30020-16P-PCB |
20 мкм (14850 микроячеек) |
4х4 |
разъем |
|
ArrayJ-30020-64P-PCB |
20 мкм (14850 микроячеек) |
8х8 |
разъем |
|
Дополнительные платы: |
|||
|
ArrayX-BOB6-64P |
Переходная плата для использования с матрицей ArrayJ-60035-64P-PCB |
||
|
ArrayX-BOB6-64S |
Переходная плата для использования с матрицей ArrayJ-60035-64P-PCB (суммирование сигнала) |
||
|
ArrayX-BOB3-16P |
Переходная плата для использования с матрицей ArrayJ-300XX-16P-PCB |
||
|
ArrayX-BOB3-64P |
Переходная плата для использования с матрицами ArrayJ-300XX-64P-PCB & ArrayJ-40035-64P-PCB |
||
|
ArrayJ-60035-4P-PCB |
Макетная плата с установленной матрицей ArrayJ-60035-4P-BGA и выходными контактами |
||
