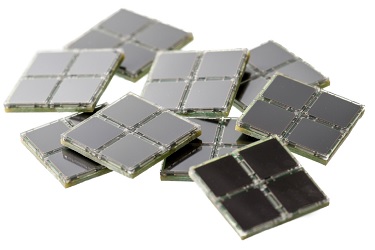

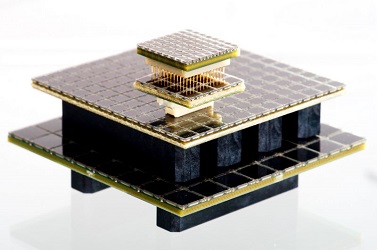

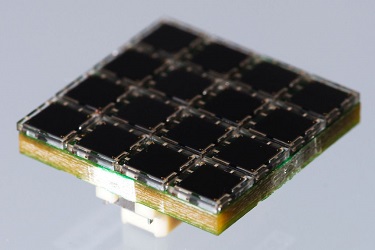

Матрицы SiФЭУ серии Array-C компании SensL построены на основе кремниевых фотоумножителей в SMT (surface mount technology) корпусе для поверхностного монтажа с целью создания компактных и масштабируемых матриц, которые позволяют изготовить детекторное поле больших размеров с равномерной мертвой зоной между пикселями. Матрицы SiФЭУ серии Array-C изготавливаются на основе кремниевых фотоумножителей малошумящей С-серии и доступны для заказа в различных форматах размещения и размеров пикселей. На обратной стороне печатной платы каждой матрицы SiФЭУ имеются многоконтактные разъемы или контакты типа BGA, которые позволяют получить доступ к быстрому или стандартному выходу для каждого пикселя в матрице. Эти стандартные разъемы могут быть использованы клиентом для подключения собственной схемы считывания или переходных плат ArrayX-BOB, которые обеспечивают легкий доступ к сигналам с пикселей и позволяют оценить работу матриц серии Array-C.
Особенности:
- матрицы SiФЭУ доступны для заказа с размером пикселя 1х1 мм, 3х3 мм, 6х6 мм;
- различные конфигурации матриц от формата 2х2 до 12х12 пикселей;
- минимальная мертвая зона между краями матриц позволяет соединить и масштабировать несколько матриц SiФЭУ для создания детекторного поля большой площади;
- каждая матрица имеет многоконтактные разъемы или контакты типа BGA на обратной стороне печатной платы матрицы для подключения ко всем сигналам с пикселей;
- сигналы с пикселей матрицы SiФЭУ могут быть считаны индивидуально по пикселям или суммированы клиентом для создания одноканального детектора большой площади;
- рабочие характеристики пикселей в матрице SiФЭУ абсолютно такие же как для индивидуальных кремниевых фотоумножителей С-серии.
Технические параметры матрице серии Array-C:
|
Формат матрицы |
Размер пикселя |
Шаг пикселя |
Размер матрицы |
Число контактов |
Схема считывания |
|
2х2* |
6х6 мм2 |
7.2 мм |
14.2х14.2 мм2 |
9* |
с каждого пикселя |
|
8х8 |
6х6 мм2 |
7.2 мм |
57.4х57.4 мм2 |
160 |
с каждого пикселя |
|
4х4 |
3х3 мм2 |
4.2 мм |
16.6х16.6 мм2 |
40 |
с каждого пикселя |
|
12х12 |
3х3 мм2 |
4.2 мм |
50.2х50.2 мм2 |
320 |
с каждого пикселя |
|
8х8 |
1х1 мм2 |
2.0 мм |
15.8х15.5 мм2 |
144 |
с каждого пикселя |
Примечание: * - матрица ArrayC-60035-4P не имеет доступа к быстрому выходу.
Информация для заказа:
|
Модель |
Размер микроячейки (число микроячеек на пиксель) |
Формат матрицы |
Тип контактов |
|
Матрица с размером пикселя 6х6 мм2: |
|||
|
ArrayC-60035-4P-BGA |
35 мкм (18980 микроячеек) |
2х2 |
BGA контакты |
|
ArrayC-60035-64P-PCB |
35 мкм (18980 микроячеек) |
8х8 |
разъем |
|
Матрица с размером пикселя 3х3 мм2: |
|||
|
ArrayC-30035-16P-PCB* |
35 мкм (4774 микроячеек) |
4х4 |
разъем |
|
ArrayC-30035-144P-PCB* |
35 мкм (4774 микроячеек) |
12х12 |
разъем |
|
Матрица с размером пикселя 1х1 мм2: |
|||
|
ArrayC-10035-64P-BGA** |
35 мкм (576 микроячеек) |
8х8 |
BGA контакты |
|
Переходные платы: |
|||
|
ArrayX-BOB6-64P |
Переходная плата для использования с матрицей формата 8х8 с пикселем 6х6 мм2 |
||
|
ArrayX-BOB3-16P |
Переходная плата для использования с матрицей формата 4х4 с пикселем 3х3 мм2 |
||
|
ArrayX-BOB3-144P |
Переходная плата для использования с матрицей формата 12х12 с пикселем 3х3 мм2 |
||
|
Переходные платы с суммированием сигнала: |
|||
|
ArrayX-BOB6-64S |
Переходная плата с суммированием сигнала для матриц формата 8x8 с пикселями размером 6 мм |
||
|
ArrayX-BOB3-16S |
Переходная плата с суммированием сигнала для матриц формата 4x4 с пикселями размером 3 мм |
||
|
Платы для тестирования c несъемной матрицей типа Array-C: |
|||
|
ArrayC-60035-4P-EVB |
Плата для тестирования с несъемной матрицей формата 2х2 с пикселем 6х6 мм2 |
||
|
ArrayС-10035-64P-EVB |
Плата для тестирования с несъемной матрицей формата 8х8 с пикселем 1х1 мм2 |
||
Примечание: * - также возможно изготовление матрицы на основе пикселей 3х3 мм2 с микроячейкой 20 мкм и 50 мкм; ** - также возможно изготовление матрицы на основе пикселей 1х1 мм2 с микроячейкой 10, 20 мкм и 50 мкм.
