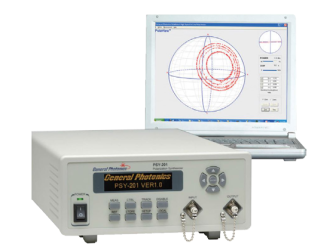

Синтезатор/анализатор поляризации PSY-201 предназначен для генерации и анализа поляризации излучения, независимо от изначальной поляризации вводимого излучения. Сочетает в себе функционал контроллера поляризации, измерителя поляризации и запатентованный алгоритм управления поляризацией. Система позволяет отображать состояние поляризации и соответствующую интерпретацию на сфере Пуанкаре на экране ПК, передавая данные через USB интерфейс.
Для генерации желаемого поляризации параметры Стокса вводятся с клавиатуры на передней панели, далее прибор автоматически поддерживает это состояние. Прибор также обладает возможностью генерировать 6 различных состояний поляризации (0°, 90°, ± 45°, RHC и LHC) для вычислений матрицы Мюллера.
Применение PSY-201
Устройство может быть использовано как поляризационный скремблер, генерируя излучение с состоянием поляризации, изменяющееся с заданными оператором частотой и направлением.

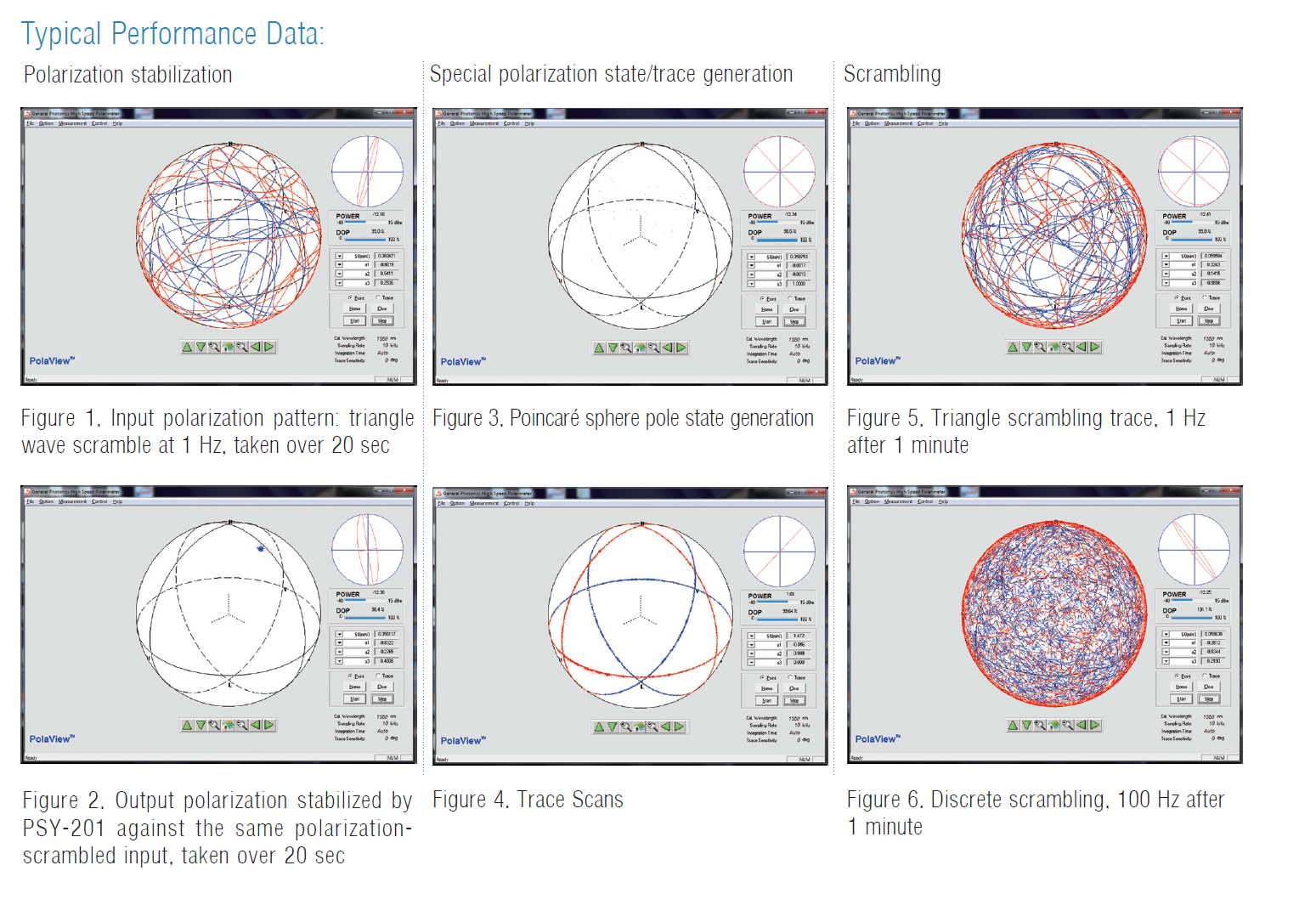

Демонстрация работы PSY-201
Особенности:- Частота дискретизации 4 МГц; - Аналоговая полоса 1 МГц; - Динамический диапазон 45 дБ; - Отображение Сферы Пуанкаре в режиме реального времени; - Высокая скорость измерения и генерации состояния поляризации.
|
Применения:- Анализ поляризационной чувствительности фотоприёмника; - Мониторинг состояния и степени поляризации излучения; - Измерение коэффициента поляризационной экстинкции; - Генерация и стабилизация состояния поляризации; - Анализ поляризационных характеристик измерительных систем; - Анализ поляризационных характеристик систем 100G.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочий диапазон длин волн |
От 1480 до 1620 или от 1280 до 1340 |
нм |
|
Частота регистрации |
4 |
млн сэмплов/с |
|
Точность определения/генерации состояния поляризации |
± 0.25 |
° |
|
Точность определения степени поляризации |
± 0.5 |
% |
|
Входное разрешение параметров Стокса |
0.001 |
- |
|
Обратные потери |
55 |
дБ |
|
Вносимые потери |
1.6 |
дБ |
|
Точность определения оптической мощности |
± 0.25 |
дБ |
|
Диапазон мощности входного излучения |
От -35 до 10 |
дБм |
|
Аналоговый выход |
От 0 до 5 |
В |
|
Интерфейс |
RS-232, USB, Ethernet, GPIB |
- |
|
Рабочий диапазон температур |
От 0 до + 40 |
°C |
Модели:
|
Модель |
Описание |
|
PSY-201-15-FC/APC |
Синтезатор/анализатор поляризации, 1480-1620 нм, FC/APC коннектор |
|
PSY-201-13-FC/APC |
Синтезатор/анализатор поляризации, 1280-1340 нм, FC/APC коннектор |
