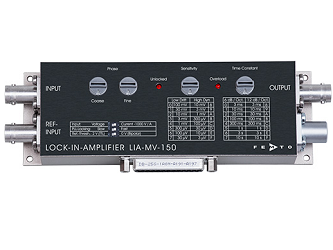

Компактный модуль
В современных оптоэлектронных системах синхронный усилитель является одним из наиболее полезных устройств, позволяющих избавиться от нежелательного шума и улучшить чувствительность измерения. Поэтому компания FEMTO создала миниатюрный, мощный модуль, надежно работающий даже в условиях сильного шума.
Два способа управления
Настройки усилителя - например, фаза, коэффициент усиления, постоянная времени - регулируются либо переключателями непосредственно на панели усилителя или с использованием стандартной цифровой компьютерной платы ввода-вывода. Регулируемая рабочая частота определяется внешним опорным сигналом, который может быть, например, сигналом синхронизации модулятора с секционированным диском или сигнал модуляции лазера. Токовый вход хорошо подходит для усиления сигналов от источников с высоким импедансом, таких как фотодиоды или ФЭУ, в то время как вход напряжения может использоваться для измерения сигналов от источников с низким импедансом, таких как пироэлектрики или катушки.

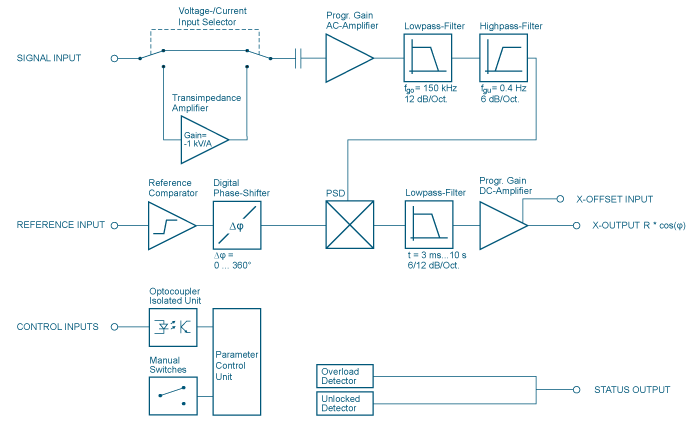

Блок-схема усилителя LIA-MV-150
Особенности:
|
Применения:
|
Технические характеристики синхронных усилителей LIA-MV-150:
|
Модель |
LIA-MV-150-S |
LIA-MV-150-D |
|
Вход напряжения |
BNC разъем |
Lemo® разъем |
|
Вход тока |
BNC разъем
Коэффициент усиления: 1 кВ/А |
Lemo® разъем
Коэффициент усиления: 1 кВ/А |
|
Чувствительность (во всем диапазоне) |
Напряжение: 3 мкВ - 100 мВ, регулируемое значение |
|
|
Рабочая частота |
10 Гц - 45 кГц |
|
|
Входной опорный сигнал |
±100 мВ - ±5 В, переключение на TTL |
|
|
Фаза |
Регулируется: 0° - 360° (разрешение: 8-бит), |
|
|
Демодулятор |
динамический резерв: 50 дБ (макс.) |
|
|
Постоянная времени |
3 мс - 10 с, регулируемое значение, крутизна кривой спада: 6 дБ или 12 дБ/октаву |
|
|
Выход |
X [R · cos(угла)], ±10 В, защита от короткого замыкания |
|
|
Источник питания |
±15 В, 100 мА (тип.) |
|
|
Корпус |
170 x 60 x 30 мм (Д x Ш x В), Вес: 370 г |
|
Источник питания подключается с помощью 3-х контактного разъема Lemo®. Устройство снабжено соединительным разъемом. Дополнительный источник питания PS-15 в качестве опции.
