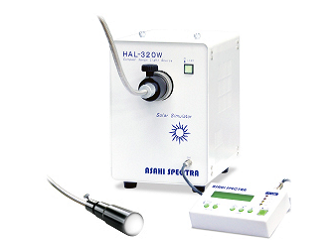

Симулятор солнечного света HAL-320W на основе ксеноновой лампы мощностью 300 Вт генерирует излучение в широком спектральном диапазоне вплоть до 1800 нм. Гибкий световод, соединенный с выходным портом системы позволяет производить освещение разных областей в любом направлении. Спектр излучения источника HAL-320W отлично аппроксимирует спектр солнечного излучения с AM 1.5G. Система обладает компактной конструкцией и малым весом.
|
Особенности: - Симулятор солнечного света: 350 – 1800 нм; - Класс AAA согласно стандартам JIS; - Аппроксимирует спектр солнечного света в ближнем ИК диапазоне; - Встроенный AM1.5G фильтр; - Гибкий световод; - Регуляция интенсивности света; - Встроенная лампа и источник питания; - Отсутствие необходимости в юстировке оптической системы; - Внешний контроллер; - Дистанционное управление (RS232C). |
Применения: - Испытание долговечности; - Контроль качества солнечных батарей; - Подсветка производственных линий; - Подсветка герметизированных рабочих боксов; Дополнительные комплектующие: - Коллимирующие линзы; - Стенд для крепления коллиматора; - Прибор измерения интенсивности света; - Световод. |
Соответствие спектра излучения источника HAL-320W спектру солнечного света
|
Длина волны (нм) |
Распределение энергии (%) |
Спектральное соответствие |
Класс | |
|
HAL-320W |
JIS | |||
|
400 - 500 |
16.280 |
15.271 |
1.07 |
A |
|
500 - 600 |
15.827 |
16.522 |
0.96 |
A |
|
600 - 700 |
15.257 |
15.234 |
1.00 |
A |
|
700 - 800 |
12.611 |
12.383 |
1.02 |
A |
|
800 - 900 |
9.607 |
10.342 |
0.93 |
A |
|
900 - 1100 |
14.199 |
13.228 |
1.07 |
A |
|
1100 - 1300 |
7.141 |
8.159 |
0.88 |
A |
|
1300 - 1500 |
2.280 |
2.061 |
1.11 |
A |
|
1500 - 1800 |
6.798 |
6.799 |
1.00 |
A |
Значения в диапазоне от 1100 до 1800 нм проверялись расчетным методом JIS C8912. Источник имеет класс А в соответствии со стандартами JIS C8912-2011 и JIS C8933-2011.
|
|
|
|
|
|

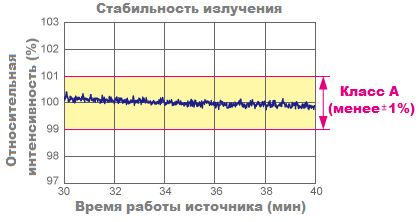

Источник обладает высокой стабильностью выходного излучения и однородностью освещенного поля. Вычисленное значение 1SUN в диапазоне от 350 до 1800 нм составляет порядка 94.4 мВт/см2. Рабочее расстояние: 220 мм.
Классификация JIS
|
Параметр |
Класс A |
Класс B |
Класс C |
|
Пространственная однородность освещенности (%) |
≤±2 |
≤±3 |
≤±10 |
|
Временная стабильность излучения (%) |
≤±1 |
≤±3 |
≤±10 |
|
Спектральное соответствие |
0.75 - 1.25 |
0.6 - 1.4 |
0.4 - 2.0 |
Технические характеристики симулятора солнечного света HAL-320W:
|
Параметр |
Значение |
|
Модель |
HAL-320W |
|
Рабочий диапазон |
350 – 1800 нм |
|
Электрическая цепь |
Импульсный источник питания |
|
Входное напряжение |
AC: 100 - 240 В 50/60 Гц (AC: 90 -264 В) |
|
Полная мощность |
менее 510 В (AC: 100 В/50 Гц) менее 500 В (AC: 240 В/50 Гц) |
|
Тип лампы |
Компактная ксеноновая лампа (300 Вт) |
|
Напряжение, ток лампы |
14 В, 21 А (DC) |
|
Срок службы лампы |
500 часов (среднее значение) |
|
Юстировка оптической оси |
Не требует юстировки |
|
Охлаждение |
Принудительное воздушное охлаждение |
|
Затвор |
Соленоидный двигатель |
|
Экспозиция |
0.5 сек – 99999.9 сек |
|
Управление интенсивностью света |
100 – 30 (шагов) плавная регулировка |
|
Фильтр для излучения ксеноновой лампы |
AM 1.5G |
|
Вывод излучения |
Сопряжение со световодом |
|
Контроллер |
Внешний (длина кабеля 2 м) |
|
Дистанционное управление |
RS232C (кабель длиной менее 3 м) |
|
Система безопасности |
Поломка ксеноновой лампы, Открытый люк, Истечение рока службы лампы, Поломка системы охлаждения, Температурная аномалия |
|
Рекомендуемые условия окружающей среды |
Температура: 10 – 35 ° C Влажность 20 -80 % (без конденсации) |
|
Габаритные размеры |
Основной модуль: 200(Ш) x 300(Д) x 292(В) мм Контроллер: 160(Ш) x 37(Д) x 99(В) мм
|
|
Вес |
Основной модуль: 11.3 кг Контроллер: 0.6 кг |
