Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Применение оборудования
|
для кремниевых фотоумножителей |

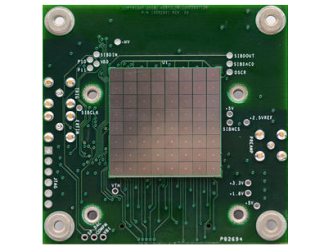

Интерфейсная плата SIB764 позволяет подключить матрицы кремниевых фотоумножителей формата 8х8 от компании Hamamatsu модели S13361-3050NE-08 к многоканальным системам сбора данных серии PhotoniQ от компании Vertilon. MPPC матрица крепится к нижней части печатной платы, таким образом, что выходной сигнал с катода напрямую передается на разъемы интерфейсной платы. Каждый разъем соединен микро-коаксиальными кабелями с системой сбора данных PhotoniQ. Напряжение смещения для MPCC матрицы обеспечивается встроенным в конфигурацию SIB платы источником высокого напряжения. Источник оснащен специальным выходом, который соединен с входом чувствительного к току предусилителя SIB764. В ответ на токовый сигнал, поступающий на вход, предусилитель генерирует сигнал напряжения, который подается на дискриминатор с регулируемым пороговым сигналом. Дискриминатор генерирует сигнал триггера, если энергия, детектируемая S13361-3050NE-08, превышает заданный порог энергии. Выход триггера как правило соединен с триггерным входом системы сбора данных PhotoniQ, где генерируемый сигнал запускает процесс регистрации энергетических сигналов с матрицы SiPM, подключенной к DAQ-системе.
Особенности:
- Оптимизирована для детектора Hamamatsu S13361-3050NE-08 (MPPC матрица формата 8х8);
- Встроенный дискриминатор для синхронизации и управления триггером;
- Регулируемый коэффициент усиления и уровень порогового сигнала;
- Источник высокого напряжения для смещения детектора;
- Совместима с большинством моделей DAQ-систем PhotoniQ;
- Упрощенная система управления с помощью GUI системы сбора данных PhotoniQ.
