Поставщик
|
Vertilon |
|
Кол-во разъемов
|
34 разъема |
|
Применение оборудования
|
для лавинных фотодиодов |

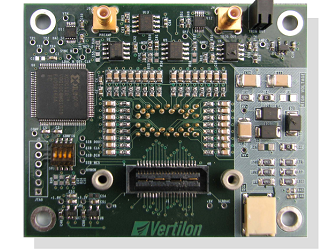

Интерфейсная плата SIB332 позволяет подключить матрицы лавинных фотодиодов формата 4х8 от компании Hamamatsu модели S8550 к многоканальным системам сбора данных серии PhotoniQ от компании Vertilon. Фотодиодная матрица S8550 крепится к нижней части печатной платы SIB332, таким образом, что выходной сигнал с 32 анодов ЛФД матрицы подается на 34 гнездовых разъемов интерфейсной платы. Затем сигнал по системе микрокоаксиальных кабелей подается на DAQ-систему PhotoniQ. Высокое отрицательное напряжения смещения подается на матрицу лавинных фотодиодов через специальный разъем, который соединен высоковольтным кабелем с выходом многоканальной системы PhotoniQ. Пассивный контур платы SIB332 разделяет высоковольтный выходной сигнал DAQ-системы на 2 для подачи на матрицу фотодиодов. Интерфейсная плата также оснащена 2 выходами, которые используются для работы с током катода матрицы лавинных фотодиодов (усилитель и дискриминатор).
Особенности:
- Интерфейсная плата для матрицы лавинных фотодиодов 4х8 Hamamatsu S8550;
- Источник высокого напряжения для матрицы ЛФД;
- Встроенный дискриминатор;
- Совместимость со всеми системами сбора данных PhotoniQ;
- Управление через GUI DAQ-системы.
