Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Кол-во разъемов
|
128 разъемов |

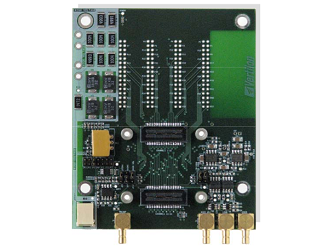

Интерфейсная плата SIB264 для многоанодных ФЭУ обеспечивает подключение 64-анодных ФЭУ (MCP-PMT – с микроканальными пластинами) Photonis XP85013 к системе сбора и обработки данных серии PhotoniQ от Vertilon. ФЭУ XP85013 крепится к нижней части платы SIB264 через 128 гнездовых разъемов. Анодные сигналы передаются на два разъема вверху платы, каждый из которых соединен с коаксиальным кабелем. Такая конфигурация позволяет вмонтировать SIB264 в оптическую систему пользователя таким образом, что ФЭУ будет направлено наружу, а кабели платы выйдут сверху. Сигналы с 64 анодов ФЭУ через SIB будут переданы на систему PhotoniQ, где заряд с каждого анода обрабатывается отдельно, оцифровывается и передается на ПК для дальнейшей обработки или анализа. Высокое отрицательное напряжение смещения на катод ФЭУ подается прямо из системы PhotoniQ по высоковольтному кабелю через соответствующий разъем SIB264. Это напряжение используется встроенным генератором напряжения смещения для достижения необходимых значений напряжения, подаваемых на микроканальную пластину XP85013. SIB264 также оснащена высокоскоростным предусилителем и 3 дискриминаторами.
Особенности:
- Интерфейсные платы для ФЭУ Photonis Burle Planacon;
- предусилитель с высоким коэффициентом усиления и отдельным выходом;
- три встроенных дискриминатора для управления сигналом запуска микроканальной пластины ФЭУ;
- Совместима с системами сбора данных PhotoniQ IQSP482 и IQSP582;
- Встроенный предусилитель с высоким коэффициентом усиления и отдельным выходом;
- Высоковольтный разъем для напряжения смещения фотокатода;
- Управление с помощью GUI DAQ-системы PhotoniQ.
