Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Кол-во разъемов
|
76 разъемов |

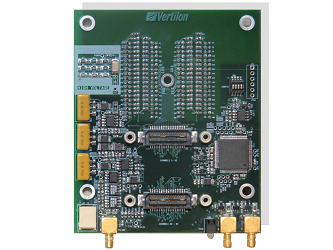

Интерфейсная плата SIB164A для многоанодных ФЭУ обеспечивает подключение 64-анодного ФЭУ Hamamatsu H7546B к системе сбора и обработки данных серии PhotoniQ от Vertilon. ФЭУ крепится к нижней части платы SIB164A через 76 гнездовых разъемов. На плату через эти разъемы подаются сигналы от 64 анодов ФЭУ, от входа источника высокого напряжения, и с выхода последнего динода. Анодные сигналы передаются на два разъема вверху платы, каждый из которых соединен с коаксиальным кабелем. Такая конфигурация позволяет вмонтировать SIB164A в оптическую систему пользователя таким образом, что ФЭУ будет направлено наружу, а кабели платы выйдут сверху. Сигналы с 64 анодов ФЭУ через SIB будут переданы на систему PhotoniQ, где заряд с каждого анода обрабатывается отдельно, оцифровывается и передается на ПК для дальнейшей обработки или анализа. Высокое отрицательное напряжение смещения на катод ФЭУ подается прямо из системы PhotoniQ по высоковольтному кабелю через соответствующий разъем SIB164A. Для задач, в которых используется сигнал с последнего динода ФЭУ H7546B, SIB164A обладает скоростным двухкаскадным предусилителем. Когда необходима синхронизация или управление сигналом триггера, выход этого предусилителя можно соединить с внешним дискриминатором или триггерной схемой. Для более общих задач, когда на триггер не наложено строгих требований, можно воспользоваться одним из встроенных дискриминаторов. Полное управление платой SIB164A осуществляется с помощью GUI системы сбора данных PhotoniQ.
Особенности:
- Интерфейсные платы для ФЭУ Hamamatsu H7546B;
- Два встроенных дискриминатора для управления сигналом запуска последнего динода ФЭУ;
- Совместима с системами сбора данных PhotoniQ IQSP482 и IQSP582;
- Встроенный предусилитель с высоким коэффициентом усиления и отдельным выходом;
- Высоковольтный разъем для напряжения смещения фотокатода;
- Управление с помощью GUI DAQ-системы PhotoniQ.
