Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Кол-во разъемов
|
66 разъемов |

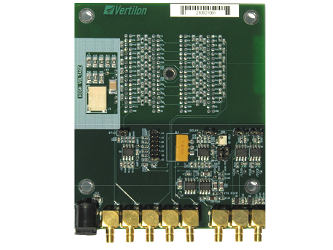

Интерфейсная плата SIB164-1018 для многоанодных ФЭУ обеспечивает подключение 64-анодных ФЭУ Hamamatsu H7546 к системе сбора и обработки данных серии PhotoniQ от Vertilon. ФЭУ H7546 крепится к нижней части платы SIB164-1018 через 66 гнездовых разъемов. На плату через эти разъемы подаются сигналы от 64 анодов ФЭУ и с выхода последнего динода. Анодные сигналы передаются на встроенную логическую схему ангера, которая генерирует 4 сигнала. 4 выхода данной схемы соединены 4 коаксиальными кабелями с PhotoniQ IQSP418 или IQSP518, где каждый сигнал обрабатывается отдельно, оцифровывается и передается на ПК для дальнейшей обработки или анализа. Для задач, в которых используется сигнал с последнего динода ФЭУ H7546, SIB164-1018 обладает скоростным двухкаскадным предусилителем. Один из двух встроенных дискриминаторов можно использовать для генерации сигнала триггера для DAQ-системы. При использовании ФЭУ H7546A высокое отрицательное напряжение смещения на катод подается по высоковольтному кабелю. Данный кабель совместим с SHV разъемом системы PhotoniQ. При использовании H7546B, на панель может быть добавлено 3 дополнительных разъема для прямого подсоединения к высоковольтному входу ФЭУ. В этом случае высокое напряжение смещен ия подается через SIB164-1018 по специальному кабелю из системы PhotoniQ.
Особенности:
- Интерфейсная плата для Hamamatsu H7546B (многоанодные ФЭУ);
- Логическая схема Ангера снижает число выходных сигналов с 64 до 4;
- Предусилитель для сигнала последнего динода с отдельным выходом;
- 2 встроенных дискриминатора;
- Совместима с PhotoniQ IQSP418 и IQSP518;
- Обладает высоковольтным разъемом.
