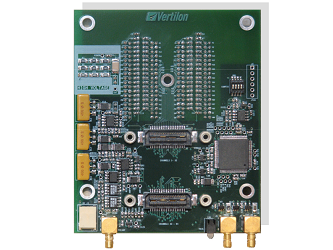

Интерфейсная плата SIB064B для многоанодных ФЭУ обеспечивает подключение 64-анодного ФЭУ Hamamatsu H12700 к системе сбора и обработки данных серии PhotoniQ от Vertilon. ФЭУ крепится к нижней части платы SIB064B через 148 гнездовых разъемов. На плату через эти разъемы подаются сигналы от 64 анодов ФЭУ, от входа источника высокого напряжения, и с выхода последнего динода. Анодные сигналы передаются на два разъема вверху платы, каждый из которых соединен с коаксиальным кабелем. Такая конфигурация позволяет вмонтировать SIB064B в оптическую систему пользователя таким образом, что ФЭУ будет направлено наружу, а кабели платы выйдут сверху. Сигналы с 64 анодов ФЭУ через SIB будут переданы на систему PhotoniQ, где заряд с каждого анода обрабатывается отдельно, оцифровывается и передается на ПК для дальнейшей обработки или анализа. Высокое отрицательное напряжение смещения на катод ФЭУ подается прямо из системы PhotoniQ по высоковольтному кабелю через соответствующий разъем SIB064B. Для задач, в которых используется сигнал с последнего динода ФЭУ H12700, SIB064B обладает скоростным двухкаскадным предусилителем. Когда необходима синхронизация или управление сигналом триггера, выход этого предусилителя можно соединить с внешним дискриминатором или триггерной схемой. Для более общих задач, когда на триггер не наложено строгих требований, можно воспользоваться одним из встроенных дискриминаторов. Полное управление платой SIB064B осуществляется с помощью GUI системы сбора данных PhotoniQ.
Особенности:
- Интерфейсные платы для ФЭУ Hamamatsu H12700;
- Два встроенных дискриминатора для управления сигналом запуска последнего динода ФЭУ;
- Совместима с системами сбора данных PhotoniQ IQSP482 и IQSP582;
- Встроенный предусилитель с высоким коэффициентом усиления и отдельным выходом;
- Высоковольтный разъем для напряжения смещения фотокатода;
- Управление с помощью GUI DAQ-системы PhotoniQ.
|
