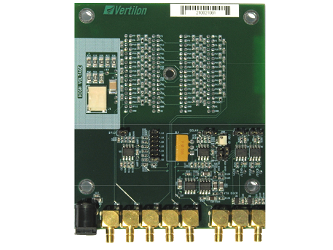

Интерфейсная плата SIB064-1018 для многоанодных ФЭУ обеспечивает подключение 64-анодных ФЭУ Hamamatsu H8500 или H10966 к системе сбора и обработки данных серии PhotoniQ от Vertilon. ФЭУ H8500 / H10966 крепится к нижней части платы SIB064-1018 через 144 гнездовых разъема. На плату через эти разъемы подаются сигналы от 64 анодов ФЭУ и с выхода последнего динода. Анодные сигналы передаются на встроенную логическую схему ангера, которая генерирует 4 сигнала. 4 выхода данной схемы соединены 4 коаксиальными кабелями с PhotoniQ IQSP418 или IQSP518, где каждый сигнал обрабатывается отдельно, оцифровывается и передается на ПК для дальнейшей обработки или анализа. Для задач, в которых используется сигнал с последнего динода ФЭУ H8500 / H10966, SIB064-1018 обладает скоростным двухкаскадным предусилителем. Один из двух встроенных дискриминаторов можно использовать для генерации сигнала триггера для DAQ-системы. При использовании ФЭУ H8500C / H10966A высокое отрицательное напряжение смещения на катод подается по высоковольтному кабелю. Данный кабель совместим с SHV разъемом системы PhotoniQ. При использовании H8500D / H10966B, на панель может быть добавлено 4 дополнительных разъема для прямого подсоединения к высоковольтному входу ФЭУ. В этом случае высокое напряжение смещения подается через SIB064-1018 по специальному кабелю из системы PhotoniQ.
Особенности:
- Интерфейсная плата для Hamamatsu H8500 / H10966 (многоанодные ФЭУ);
- Логическая схема Ангера снижает число выходных сигналов с 64 до 4;
- Предусилитель для сигнала последнего динода с отдельным выходом;
- Три встроенных дискриминатора;
- Совместима с PhotoniQ IQSP418 и IQSP518;
- Обладает высоковольтным разъемом.
|
Поставщик
|
Vertilon |
