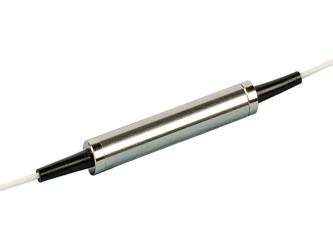

Компания Opto-Link предлагает широкополосные и GFF изоляторы, работающие на длинах волн 1460-1620 нм.
Оптический изолятор позволяет свету проходить через волокно только в одном направлении. Они минимизируют обратное отражение и рассеяние в обратном направлении для любой поляризации. Устройство имеет свободный от эпоксидной смолы оптический тракт и обеспечивает высокую изоляцию с низкими вносимыми потерями в широком диапазоне длин волн. Его можно использовать в применениях с высокой мощностью.
Типы изоляторов:
- Широкополосные изоляторы (1460 – 1620 нм);
- GFF изоляторы (фильтры для выравнивания спектра).
Особенности:- Высокая мощность (до 1000 МВт); - Высокая изоляция; - Низкие вносимые потери; - Низкие поляризационные потери; - Низкая поляризационная модовая дисперсия; - Широкая полоса пропускания; - Стабильность относительно условий внешней среды. |
Применение:- DWDM системы; - Волоконно-оптические датчики; - Эрбиевые волоконные усилители EDFA; - Кабельное телевидение; - Лазерные диоды. |
Широкополосные изоляторы Opto-Link (1460-1620 нм):
|
Параметры |
Одноступенчатые |
Двухступенчатые |
Ед. изм. | |
|
Диапазон длин волн |
1460 - 1620 |
нм | ||
|
Изоляция |
42 (тип.) 20 (мин.) |
50 (тип.) 35 (мин.) |
дБ | |
|
Вносимые потери |
0.5 (тип.) 0.7 (макс.) |
0.6 (тип.) 0.8 (макс.) |
дБ | |
|
Потери из-за поляризации (PDL) |
Макс. |
0.07 |
дБ | |
|
Поляризационная модовая дисперсия (PMD) |
Макс. |
0.2 |
0.05 |
Пс |
|
Возвратные потери (Вход/Выход) |
Мин. |
60/55 |
дБ | |
|
Максимальная оптическая мощность |
300 (1000 мВт также доступно) |
мВт | ||
|
Максимальная нагрузка на растяжение |
5 |
Н | ||
|
Рабочие температуры |
от -5 до +70 |
°C | ||
|
Температуры хранения |
от -40 до +85 |
°C | ||
|
Размеры |
диаметр 5.5 x 55 |
мм | ||
*Технические характеристики указаны для устройства без разъемов.
FGG изоляторы (фильтры для выравнивания спектра) Opto-Link:
|
Параметры |
Одноступенчатые |
Ед. изм. | |
|
Диапазон длин волн |
S-полоса: 1460 – 1530 С-полоса: 1530-1570 L-полоса: 1570-1620 |
нм | |
|
Вносимые потери |
Зависит от профиля |
- | |
|
Изоляция |
Мин. |
30 |
дБ |
|
Потери из-за поляризации (PDL) |
Макс. |
0.1 |
дБ |
|
Поляризационная модовая дисперсия (PMD) |
Макс. |
0.2 |
пс |
|
Возвратные потери (Вход/Выход) |
Мин. |
55 |
дБ |
|
Функция ошибки |
+/- 0.5 |
дБ | |
|
Максимальная оптическая мощность |
300 (1000 мВт также доступно) |
мВт | |
|
Максимальная нагрузка на растяжение |
5 |
Н | |
|
Рабочие температуры |
от -10 до +65 |
°C | |
|
Температуры хранения |
от -30 до +85 |
°C | |
|
Размеры |
диаметр 5.5 x 33.5 |
мм | |
*Технические характеристики указаны для устройства без разъемов.
Коды для артикула:
OLISO - Тип и длина волны - Мощность - Диаметр волокна - Тип разъема
Например, GFF изолятор на полосу S (1460-1530 нм), максимальной мощностью 300 мВт, волокном 250 мкм и разъемами FC/PC будет иметь артикул OLISO-GS-300-25-FP.
|
Параметр |
Значение |
Код |
|
Тип и длина волны |
Одноступенчатые широкополосные изоляторы |
BS15 |
|
Двухступенчатые широкополосные изоляторы |
BD15 | |
|
GFF изоляторы, полоса S |
GS | |
|
GFF изоляторы, полоса C |
GC | |
|
GFF изоляторы, полоса L |
GL | |
|
Мощность |
300 мВт |
300 |
|
1000 мВт |
1000 | |
|
Диаметр волокна |
250 мкм |
25 |
|
900 мкм |
90 | |
|
Тип разъема |
Без разъема |
NC |
|
FC/PC |
FP | |
|
SC/PC |
SP | |
|
FC/APC |
FA | |
|
SC/APC |
SA | |
|
LC/PC |
LP | |
|
MU/PC |
MP | |
|
Другое |
XX |
