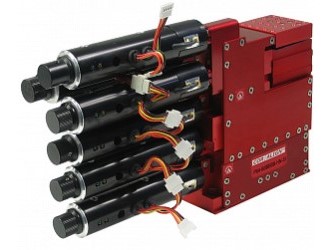

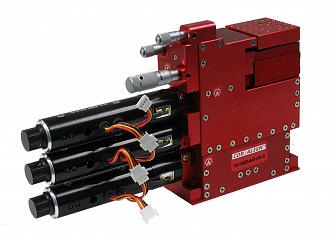

I6005 XYZ/RYP – серия высокоточных позиционеров сверхвысокого разрешения, в которых используется сверхточный привод с линейным шаговым двигателем, обеспечивающий лучший в отрасли двунаправленный люфт 0.1 мкм с возможностью инкрементного перемещения с разрешением менее 20 нм по осям X и Y.
Позиционеры обеспечивают высокую производительность и стабильность, которая соответствует требованиям выравнивания одномодового волокна. Трансляторы имеют встроенную платформу позиционирования без трения, что позволяет приводам работать с равномерной нагрузкой. При юстировке волноводов по осям X И Y обычно требуется более чем в 5 раз более высокое разрешение, чем по оси Z. Позиционеры Luminos используют запатентованную технологию Ratio Drive по осям выравнивания X и Y. На автоматических позиционерах Luminos серии I6005 XYZ/RYP X и Y перемещаются на 2.5 мм под управлением двигателя. Это приводит к 5-кратному увеличению точности по наиболее важным осям X и Y, обеспечивая невероятно низкий двунаправленный люфт 0.1 мкм с разрешением 20 нм без использования пьезодвигателей.
Особенности:- Запатентованная система 5x Ratio Drive обеспечивает превосходное разрешение 20 нм по оси XY; - Совмещенный центр вращения; - Компактная конструкция; - Встроенный контроллер; - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям; - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования; - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания; - Запатентованный двойной линейный изгиб оси Z обеспечивает прямой ход без трения; - Вращение без угловых погрешностей; - Возможны комбинированные версии полумоторизированных позиционеров. |
Применения:- Стыковка оптических волокон; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | ||
|
Перемещение | ||||
|
Перемещение актуатора |
Перемещение платформы | |||
|
Z |
12.7 |
12.7 |
мм | |
|
Y |
2.5 |
2.5 |
мм | |
|
X |
2.5 |
2.5 |
мм | |
|
Ось вращения (roll) |
±1.5 град |
±1.5 град | ||
|
Вертикальная ось (yaw) |
±1.5 град |
±1.5 град | ||
|
Горизонтальная ось (pitch) |
±1.5 град |
±1.5 град | ||
|
Разрешение | ||||
|
Разрешение |
Всего шагов | |||
|
Z |
100 нм |
64000 | ||
|
Y |
20 нм |
64000 | ||
|
X |
20 нм |
64000 | ||
|
Ось вращения (roll) |
0.1 аксек |
50603 | ||
|
Вертикальная ось (yaw) |
0.2 арксек |
30208 | ||
|
Горизонтальная ось (pitch) |
0.2 арксек |
30208 | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Z |
Двойной |
Прямое |
- | |
|
Y |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
X |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
Ось вращения (roll) |
Одинарный |
Вращательное |
35 (макс.) |
мкм |
|
Вертикальная ось (yaw) |
Двойной |
Вращательное |
- | |
|
Горизонтальная ось (pitch) |
Двойной |
Вращательное |
- | |
|
Линейная жесткость | ||||
|
Z |
130 |
кН/м | ||
|
Y |
95 |
кН/м | ||
|
X |
40 |
кН/м | ||
|
Жесткость при кручении | ||||
|
Z-roll |
75 |
Нм/рад | ||
|
Y-yaw |
100 |
Нм/рад | ||
|
X-pitch |
130 |
Нм/рад | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
1.5 |
кг | ||
|
Размер |
147 х 44.5 х 131.8 |
мм | ||
Модели:
|
Модель |
Описание |
|
P6A-BBBBBB-HN-SI |
Моторизированный шестиосевой транслятор для микропозиционирования. Метрическая система. |
|
P6A-BBBBBB-HN-I |
Моторизированный шестиосевой транслятор для микропозиционирования. Дюймовая система. |
|
P6A-BBBMMM-HN-SI |
Полумоторизированный шестиосевой транслятор для микропозиционирования. Метрическая система. |
|
P6A-BBBMMM-HN-I |
Полумоторизированный шестиосевой транслятор для микропозиционирования. Дюймовая система. |
|
