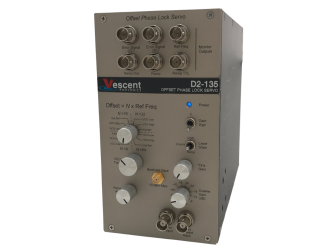

Сервопривод фазовой синхронизации со смещением D2-135 (OPLS) предназначен для точного управления и быстрой регулировки расстройки частоты между ведущим и ведомым лазером. В сочетании с гетеродинным модулем D2-250 и детектором биений D2-260 D2-135 образует полноценную систему фиксации смещения. D2-250 перекрывает главный и подчиненный лазеры в свободном пространстве, чтобы генерировать оптическую ноту ритма. Затем он запускает ноту бита в волокно для доставки на D2-260, где она преобразуется с понижением частоты в RF, а затем доставляется на D2-135 для обработки.
Особенности:
- Сдвиг фазовой синхронизации от 250 МГц до ~9.3 ГГц;
- Точный контроль частоты ведомого лазера, оставаясь привязанным к основному эталону;
- Настраиваемые пользователем параметры сервопривода;
- Внутренний генератор;
- Быстрые скачки частоты с прямой подачей;
- Стабильность смещения частоты определяется эталонной стабильностью.
Технические характеристики:
|
Параметр |
Значение |
|
Входное соединение |
SMA |
|
Входное сопротивление |
50 |
|
Диапазон входного сигнала |
От -10 до +10 дБм |
|
Диапазон смещения |
От 250 МГц до >9.3 ГГц |
|
Диапазон опорного сигнала для смещения |
От 30 до 240 МГц |
|
Пропускная способность |
10 МГц |
|
Диапазон усиления |
От 0 до -76 дБ |
|
Источник опорного сигнала |
Внутренний VCO или внешний вход |
|
Дрейф VCO |
500 ppm/C |
|
Входная мощность |
+5, ±15 В DC |
|
Поставщик
|
Vescent |
