Поставщик
|
Litron Lasers |
Типы изделий
|
лазеры |
Диапазон длин волн, нм
|
760-7830 |
Тип лазера
|
полупроводниковые |
Цвет лазера
|
ик лазеры |
Материал
|
Nd:YAG |
Особенности лазера
|
компактные, с модуляцией добротности |
Применение лазера
|
для PIV визуализации |

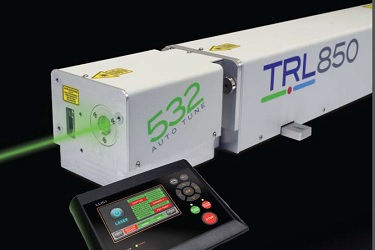

Компактный импульсный Nd:YAG лазер с модуляцией добротности серии TRL G компании Litron имеет высокую энергию импульса и предназначен для промышленных и научных применений. Энергия импульса составляет до 850 мДж с длиной волны 1064 нм и частотой повторения до 30 Гц. Доступные гармоники до 213 нм.
Основываясь на успехе компактных импульсных Nd:YAG лазеров семейства Nano, в лазерах серии TRL G полностью компенсировано двойное лучепреломление импульсной лазерной системы благодаря конструкции излучателя, что позволяет получить большую энергию и высокую частоту повторения импульсов. Конфигурация двойного стержня активной среды лазера обеспечивает высокую однородность пучка даже при очень высоких значениях средней мощности, что проявляется в высокой яркости излучения, малом М2 факторе луча и более эффективном преобразовании гармоник. Лазер серии TRL G состоит из герметичной лазерной головки изготовленной из твёрдого алюминия, сверхстабильного крепления зеркал и промышленной лампы с долгим временем жизни.
В качестве оптического резонатора используется гауссов резонатор, длины волн гармоник реализуются с помощью вспомогательных модулей, которые могут быть добавлены или удалены из конструкции лазера по мере необходимости. Все длины волн доступны с автоматической стабилизацией в качестве опции.
Подача питания на лампу-вспышку осуществляется источником питания реализованном на основе современной технологии IGBT транзисторов, которая дает повышенную эффективность и стабильность, а также значительно увеличивает срок службы лампы за счёт низких токов.
Особенности:
- выходная энергия до 850 мДж;
- частота повторения до 200 Гц;
- двойной стержень активной среды для компенсации двойного лучепреломления;
- 2-я, 3-я, 4-я и 5-я гармоники;
- длительное время жизни лампы.
Применения:
- PIV визуализация (цифровая трассерная визуализация);
- накачка оптического параметрического генератора;
- накачка титан-сапфирового лазера Ti:S;
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия.
Технические параметры импульсного Nd:YAG лазера серии TRL G:
Модель |
TRL G 850-10 |
TRL G 650-10 |
TRL G 450-10 |
TRL G 400-20 |
Максимальная частота повторения, Гц |
10 |
10 |
10 |
20 |
Выходная энергия, мДж 1) |
|
|
|
|
1064 нм |
850 |
650 |
450 |
400 |
532 нм |
435 |
325 |
220 |
200 |
355 нм |
230 |
150 |
130 |
120 |
266 нм |
100 |
70 |
60 |
50 |
213 нм |
20 |
--- |
10 |
--- |
Стабильность от импульса к импульсу, +/- % [RMS] 2) |
|
|
|
|
1064 нм |
2 [0.6] |
2 [0.6] |
2 [0.6] |
2 [0.6] |
532 нм |
3 [1.0] |
3 [1.0] |
3 [1.0] |
3 [1.0] |
355 нм |
4 [1.3] |
4 [1.3] |
4 [1.3] |
4 [1.3] |
266 нм |
6 [2.0] |
6 [2.0] |
6 [2.0] |
6 [2.0] |
213 нм |
9 [3.0] |
|
9 [3.0] |
|
Дрейф мощности, +/- % 3) |
|
|
|
|
1064 нм |
3 |
3 |
3 |
3 |
532 нм |
5 |
5 |
5 |
5 |
355 нм |
5 |
5 |
5 |
5 |
266 нм |
10 |
10 |
10 |
10 |
213 нм |
14 |
|
14 |
|
Длительность импульса, нс 4) |
|
|
|
|
1064 нм |
6 |
6 |
6 |
6 |
532 нм |
5 |
5 |
5 |
5 |
355 нм |
5 |
5 |
5 |
5 |
266 нм |
5 |
5 |
5 |
5 |
213 нм |
4 |
|
4 |
|
Диаметр луча, мм 5) |
9.5 |
8 |
6.5 |
6.5 |
Расхождение луча, мрад 6) |
0.5 |
0.5 |
0.5 |
0.5 |
М2 фактор качества луча при 1064 нм 7) |
<2 |
<2 |
<2 |
<2 |
Стабильность направления луча, мкрад 8) |
<70 |
<70 |
<70 |
<70 |
Временной джиттер, нс 9) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
Спектральная ширина линии при 1064 нм, см-1 |
<0.7 |
<0.7 |
<0.7 |
<0.7 |
Коэффициент поляризации, % |
>90 |
>90 |
>90 |
>90 |
Пространственный профиль ближнего поля 10) |
>0.75 |
>0.75 |
>0.75 |
>0.75 |
Пространственный профиль дальнего поля 11) |
>0.95 |
>0.95 |
>0.95 |
>0.95 |
Срок службы лампы, импульсы |
108 |
108 |
108 |
108 |
Напряжение питания, В |
220-250 В |
220-250 В |
220-250 В |
220-250 В |
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
Охлаждение |
воздушное |
воздушное |
воздушное |
воздушное |
Температура окружающей среды, 0С 12) |
8-30 |
8-30 |
8-30 |
8-30 |
Тип источника питания |
LPU1000 |
LPU1000 |
LPU1000 |
LPU1000 |
Примечание:
1) Высокая энергия при 355 нм стандартный вариант со стандартным 2HG модулем.
2) Энергия от пика к пику – 100% импульсов.
3) 8 часов непрерывной работы без регулировки.
4) FWHM – измерено с помощью быстрого фотодиода и осциллографа с полосой пропускания >1 ГГц.
5) 100% диаметр луча на выходе лазера.
6) Полный угол при 90% выходной энергии.
7) Измерено по стандарту ISO 11146-1:2005.
8) Измерено по стандарту ISO 11146-1:2005.
9) Временной джиттер измеряется по отношению к входу триггера модуляции добротности.
10) Выровненный по методу наименьших квадратов к гауссову распределению на расстоянии 0.4 м от выхода лазера.
11) Выровненный по методу наименьших квадратов к гауссову распределению в фокусе линзы 1 м.
12) Влажность от 5 до 80% (без конденсата).
