Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
ик лазеры |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
компактные |
|
Применение лазера
|
для PIV визуализации |

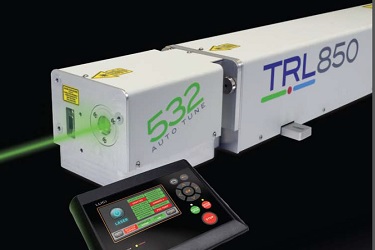

Лазеры серии TRLi DP разработаны на основе резонатора с двойным стержнем активной среды для компенсации двулучепреломления, обеспечивающего высокую однородность выходного лазерного пучка. Резонатор лазера помещен в герметичный алюминиевый корпус. Представленные модули с диодной накачкой и низким уровнем пульсаций обладают высокой стабильностью (0.2% RMS при 1064 нм) параметров импульсного излучения.
Модули для генерации гармоник легко устанавливаются и демонтируются на лазеры серии TRLi DP. Программируемый контроллер автоматически адаптируется к заданной конфигурации системы и обеспечивает эффективное управление.
Переключение между гармониками происходит за счет угловой перестройки с помощью высокоточных линейных актуаторов. Это позволяет обеспечить не только автоматическую настройку при запуске, но и непрерывную автонастройку в процессе эксплуатации. Кроме того, все кристаллы для генерации гармоник термически стабилизированы.
Высокоэффективные лазерные системы TRLi DP поставляются с интегрированной системой охлаждения и драйвером.
Особенности:
- Лазеры с диодной накачкой;
- Частота следования импульсов до 200 Гц;
- Стабильный резонатор: M2 ≤ 8;
- Гауссов резонатор: M2 ≤ 2;
- Срок службы диода: более 4 млрд. импульсов;
- Однородный пучок;
- Компактный источник питания и система охлаждения в комплекте.
Применения:
- Анализ полупроводников;
- Накачка Ti:Sa лазеров;
- LIBS и LIF;
- PIV, различные системы визуализации.
Технические параметры импульсного Nd:YAG лазера серии TRL DP:
|
Модель |
TRL DP 170-100 |
TRL HR 150-150 |
TRL HR 130-200 |
TRL HR 40-200 |
|
Частота следования импульсов, Гц |
100 |
150 |
200 |
200 |
|
Выходная энергия, мДж | ||||
|
1064 нм |
170 |
150 |
130 |
40 |
|
532 нм |
85 |
75 |
65 |
20 |
|
355 нм |
45 |
35 |
25 |
7 |
|
266 нм |
10 |
15 |
8 |
3 |
|
Стабильность от импульса к импульсу, +/- % [RMS] | ||||
|
1064 нм |
0.2 |
0.2 |
0.2 |
0.2 |
|
532 нм |
0.3 |
0.3 |
0.3 |
0.3 |
|
355 нм |
1.0 |
1.0 |
1.0 |
1.0 |
|
266 нм |
1.0 |
1.0 |
1.0 |
1.0 |
|
Длительность импульса, нс 1) | ||||
|
1064 нм |
8-10 |
8-10 |
9-11 |
9-11 |
|
532 нм |
7-9 |
7-9 |
9-11 |
9-11 |
|
355 нм |
6-9 |
6-9 |
8-10 |
8-10 |
|
266 нм |
6-9 |
6-9 |
8-10 |
8-10 |
|
Диаметр луча, мм 2) |
5 |
5 |
5 |
5 |
|
Расходимость луча, мрад 3) |
0.9 |
0.9 |
0.9 |
0.9 |
|
Стабильность положения луча, мкрад 4) |
<70 |
<70 |
<70 |
<70 |
|
M2, при 1064 нм |
≤5 |
≤5 |
≤5 |
≤5 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Спектральная ширина линии при 1064 нм, см-1 |
<0.7 |
<0.7 |
<0.7 |
<0.7 |
|
Поляризация |
Горизонтальная |
Горизонтальная |
Горизонтальная |
Горизонтальная |
|
Срок службы диода, импульсы |
4*109 |
4*109 |
4*109 |
4*109 |
|
Напряжение питания, В |
220-250 В |
220-250 В |
220-250 В |
220-250 В |
|
Частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
|
Охлаждение |
Воздушное |
Воздушное |
Воздушное |
Воздушное |
|
Температура окружающей среды, 0С 6) |
5-35 |
5-35 |
5-35 |
5-35 |
Примечание:
1) FWHM – измерено с помощью быстрого фотодиода;
2) 100% диаметр лазерного луча на выходе;
3) Полный угол при заданном диаметре луча;
4) Полный угол;
5) RMS с учетом модуляции добротности;
6) Влажность от 0 до 80% (без конденсата).
