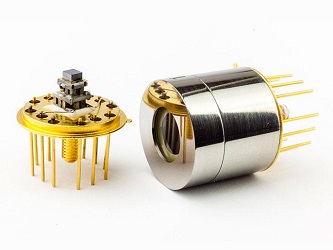

Фотоприемники серии PVM-2TE представляют собой многоэлементные фотогальванические датчики инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe) с двухступенчатым термоэлектрическим охладителем. Датчики оптимизированы для обеспечения максимальной производительности при длине волны λopt. Максимально высокие показатели производительности и стабильности достигнуты благодаря использованию сложной полупроводниковой структуры на основе HgCdTe с переменной шириной запрещённой зоны, оптимальному уровню легирования и прецизионной обработке поверхностей материалов с применением самых современных технологий. Стандартные датчики выпускаются в корпусе TO8 с клиновидным окном из фторида бария (BaF2). Также по специальному заказу возможно изготовление датчиков в других корпусах с разными типами окон и соединителей.
Особенности:
- высокая эффективность в спектральном диапазоне длин волн от 8 до 11 мкм;
- не требуется напряжение смещения;
- малая постоянная времени (высокое быстродействие);
- отсутствие фликкер-шума;
- идеально подойдут для быстродействующих систем измерения и контроля;
- широкий динамический диапазон;
- возможность изготовления приборов согласно техническим требованиям заказчика.
Технические характеристики фотоприемников при температуре +20 °C:
|
Характеристика |
Обозначение |
Единица измерения |
PVM-2TE-8 |
PVM-2TE-10.6 |
|
Оптимальная длина волны 1) |
λopt |
мкм |
8 |
10.6 |
|

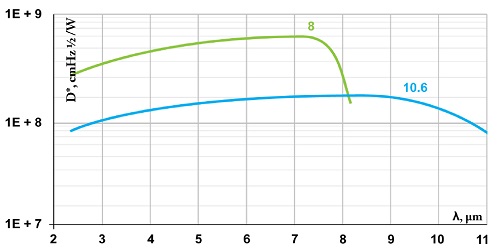

Удельная обнаружительная способность 2): при λpeak при λopt |
D* |
см⋅Гц1/2⋅Вт-1 |
≥6.0×108; ≥3.0×108 |
≥2.0×108; ≥1.0×108 |
|
Произведение токовой чувствительности на ширину для активной области 1×1 мм при длине волны λopt |
Ri⋅w |
А⋅мм⋅Вт-1 |
≥0.015 |
≥0.006 |
|
Постоянная времени |
t |
нс |
≤4 |
≤3 |
|
Сопротивление |
R |
Ом |
от 150 до 600 |
от 100 до 350 |
|
Рабочая температура |
T |
K |
~230 | |
|
Угол приёма, F/# |
Φ, - |
градусы, - |
70, 0.87 | |
Примечание:
1) По специальному заказу возможно изготовление датчиков, оптимизированных для других длин волн.
2) Указаны минимальные гарантированные значения D* для каждой модели датчика. По специальному заказу возможно изготовление датчиков с более высокими характеристиками.
Размер активной области фотоприемников:
|
Модель |
Активная область, мм×мм | |||||||||
|
0.025×0.02 |
0.05×0.05 |
0.1×0.1 |
0.2×0.2 |
0.25×0.25 |
0.5×0.5 |
1×1 |
2×2 |
3×3 |
4×4 | |
|
PVM-2TE-8 |
O |
O |
X |
X |
O |
O |
X |
X |
X | |
|
PVM-2TE-10.6 |
O |
O |
X |
X |
O |
O |
X |
X |
X | |
Примечание:
X - стандартные датчики;
O - датчики, поставляемые по специальному заказу. Характеристики могут отличаться от указанных в спецификации.
|
Поставщик
|
VIGO Photonics |
|
Материал
|
HgCdTe |
