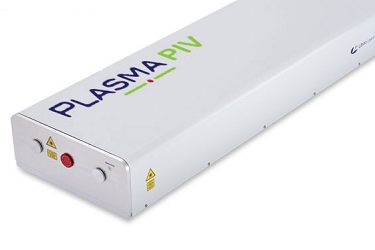

Лазерные системы серии Plasma PIV – это системы из двух лазерных головок с диодной накачкой для задач PIV визуализации. Лазеры системы Plasma PIV – это Nd:YAG лазеры с удвоением частоты, пучки которых расположены на одной оси. Каждый лазер обладает энергией в импульсе 75 мДж при частоте следования импульсов 150 Гц и 60 мДж при 200 Гц и длительности импульсов ~10 нс (длина волны излучения 532 нм). Круглый однородный выходной пучок обладает низким коэффициентом M2.
Особенности:
- Длина волны излучения: 532 нм;
- Длительность импульсов: 10 нс;
- Перестраиваемая частота следования импульсов: 0-200 Гц;
- Энергия в импульсе: 75 мДж при 150 Гц;
- M2 <10 при 532 нм;
- Однородный профиль пучка;
- Контроль энергии излучения с помощью автоматизированного аттенюатора;
- Независимый контроль энергии лазерных головок;
- Компактный, портативный источник питания.
Применения:
- PIV метод;
- Измерение размеров частиц;
- Накачка Ti:S лазера;
- Анализ продуктов горения;
- Лазерно-индуцированная флюоресценция;
- Лазерная обработка
Технические параметры лазерной системы Plasma PIV
|
Модель |
P-75-100 PIV |
|
Параметры излучения одной лазерной головки | |
|
Частота следования импульсов (Гц) |
0-200 |
|
Длина волны излучения (нм) |
532 |
|
Энергия в импульсе (мДж) | |
|
10 Гц |
75 |
|
15 Гц |
75 |
|
25 Гц |
75 |
|
50 Гц |
75 |
|
100 Гц |
75 |
|
200 Гц |
60 |
|
Параметры излучения при 100 Гц | |
|
М2 |
<10 |
|
Стабильность энергии импульсов при 532 нм (±%) |
<1.5 |
|
Диаметр пучка1) (мм) |
5 |
|
Расходимость пучка2) (мрад) |
0.9 |
|
Длительность импульсов3) (нс) |
7-11 |
|
Стабильность направления лазерного пучка (мкрад) |
<70 |
|
Временной джиттер4) (нс) |
<0.9 |
|
Поляризация |
Горизонтальная |
|
Срок службы диода (импульсы) |
>4x109 |
|
Дополнительное оборудование | |
|
Напряжение питания, В |
220-250 VAC |
|
Частота, Гц |
50/60 |
|
Источник питания (фаза) |
Однофазный |
|
Температура окружающей среды, 0С 5) |
5-35 |
|
Система охлаждения |
Воздушная |
Примечания:
1) Диаметр в области выходного отверстия
2) Полный угол при указанном диаметре пучка
3) FWHM – измерено с помощью быстрого фотодиода и осциллографа с полосой пропускания >1 ГГц
4) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности
5) Влажность 0-80%, без конденсации
|
Поставщик
|
Litron Lasers |
