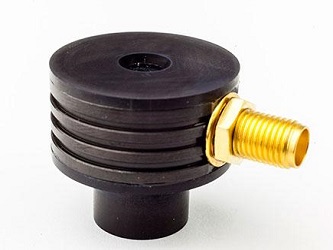

Фотоприемники серии PEM представляют собой неохлаждаемые фоторезистивные датчики инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe), работа которых основана на фотомагнитоэлектрическом (фотоэлектромагнитном) эффекте в полупроводниках. Датчики оптимизированы для обеспечения максимальной производительности при длине волны излучения 10.6 мкм. Конструкция датчика включает в себя чувствительный элемент на основе полупроводниковой структуры HgCdTe с оптимальным стехиометрическим составом и профилем распределения легирующей примеси, а также миниатюрные постоянные магниты для создания магнитного поля. Датчики серии PEM прекрасно подходят для гетеродинного обнаружения излучения с длиной волны 10.6 мкм. Отсутствие фликкер-шума позволяет использовать их для одновременного обнаружения излучения с постоянной длиной волны и модулированного низкочастотного излучения в спектральном диапазоне от 2 до 11 мкм. Стандартные датчики выпускаются в специальных корпусах (с разъемом SMA) с клиновидным окном из фторида бария (BaF2). По специальному заказу возможно изготовление датчиков с одноэлементными фотоприёмниками разного размера, квадрантными (четырёхсегментными) и многоэлементными фотоприёмниками, в различных корпусах с другими типами соединителей.
Особенности:
- стабильная работа при комнатной температуре без охлаждения;
- не требует подачи напряжения смещения;
- спектральный диапазон длин волн от 2 до 11 мкм;
- постоянная времени не более 1 нс;
- отсутствие фликкер-шума;
- работа от постоянного тока до тока очень высокой частоты;
- идеально подойдут для быстродействующих систем измерения и контроля;
- простота использования;
- широкий динамический диапазон;
- возможность изготовления приборов согласно техническим требованиям заказчика.
Технические характеристики фотоприёмников при температуре 20 °C:
|
Характеристика |
Обозначение |
Единица измерения |
PEM-10.6 |
|
Оптимальная длина волны |
λopt |
мкм |
10.6 |
|

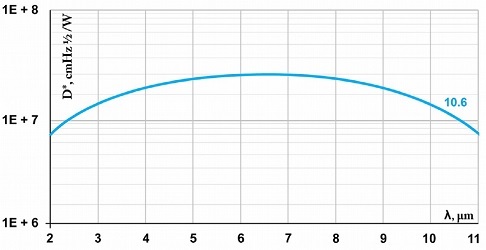

Удельная обнаружительная способность 1): при λpeak при λopt |
D* |
см⋅Гц1/2⋅Вт-1 |
≥ 3.0×107; ≥ 1.0×107 |
|
Чувствительность по напряжению при λopt |
Rv⋅w |
В⋅мм⋅Вт-1 |
≥0.1 |
|
Постоянная времени |
t |
нс |
≤ 1 |
|
Сопротивление |
R |
Ом |
от 40 до 100 |
|
Рабочая температура |
T |
K |
~300 |
|
Угол приёма, F/# |
Φ, - |
градусы, - |
51, 1.16 |
Примечание:
1) Указаны минимальные гарантированные значения D* для каждой модели датчика. По специальному заказу возможно изготовление датчиков с более высокими характеристиками.
Размер активной области фотоприемников серии PEM:
|
Модель |
Активная область, мм×мм | |||||||||
|
0.025×0.025 |
0.05×0.05 |
0.1×0.1 |
0.2×0.2 |
0.25×0.25 |
0.5×0.5 |
1×1 |
2×2 |
3×3 |
4×4 | |
|
PEM-10.6 |
O |
O |
O |
O |
X |
X | ||||
Примечание: X – стандартные датчики; O – датчики, поставляемые по специальному заказу. Характеристики могут отличаться от указанных в спецификации.
