Фотоприемники серии PCI-2TE представляют собой фоторезистивные датчики инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe) с двухступенчатым термоэлектрическим охладителем, оснащённые иммерсионными линзами из арсенида галлия (GaAs) с высоким показателем преломления. В стандартной конструкции используется гиперполусферическая линза. По требованию заказчика датчики могут быть оснащены полусферическими или любыми другими типами промежуточных линз для разных углов приёма и уровней насыщения. Датчики оптимизированы для обеспечения максимальной производительности при длине волны λopt. Коротковолновая граница области спектральной чувствительности λcut-on ≈ 0,9 мкм. Для возникновения фототока необходимо подавать напряжение смещения. Снижение производительности на низких частотах (менее 20 кГц) обусловлено наличием шума 1/f. Максимально высокие показатели производительности и стабильности достигнуты благодаря использованию сложной полупроводниковой структуры на основе HgCdTe с переменной шириной запрещённой зоны, оптимальному уровню легирования и прецизионной обработке поверхностей материалов с применением самых современных технологий. По специальному заказу возможно изготовление датчиков с квадрантными (четырёхсегментными) и многоэлементными фотоприёмниками с различными типами входных окон, линз и оптических фильтров. Стандартные датчики выпускаются в корпусе TO8 с клиновидным окном из фторида бария (BaF2). Также по специальному заказу возможно изготовление датчиков в других корпусах с разными типами окон и соединителей.
Особенности:
- высокая эффективность в спектральном диапазоне длин волн от 2 до 13 мкм;
- малое время отклика;
- простота использования;
- широкий динамический диапазон;
- компактность, прочность, надежность
- возможность изготовления приборов согласно техническим требованиям заказчика.
Технические характеристики фотоприемников при температуре 20 °C:
|
Характеристика |
Обозначение |
Единица измерения |
PCI-2TE-4 |
PCI-2TE-5 |
PCI-2TE-6 |
PCI-2TE-9 |
PCI-2TE-10.6 |
PCI-2TE-12 |
PCI-2TE-13 |
|
Оптимальная длина волны 1) |
λopt |
мкм |
4 |
5 |
6 |
9 |
10.6 |
12 |
13 |
|

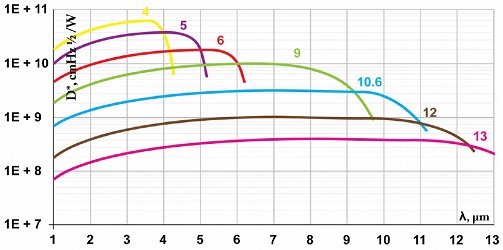

Удельная обнаружительная способность 2): при λpeak, 20 кГц при λopt, 20 кГц |
D* |
см⋅Гц1/2⋅Вт-1 |
≥6.0×1010; ≥ 4.0×1010 |
≥4.0×1010; ≥ 2.0×1010 |
≥2.0×1010; ≥ 1.0×1010 |
≥1.0×1010; ≥ 4.0×109 |
≥3.5×109; ≥ 1.4×109 |
≥1.0×109; ≥ 4.5×108 |
≥4.0×108; ≥ 2.3×108 |
|
Произведение чувствительности по напряжению на ширину для активной области 1×1 мм при длине волны λopt |
Rv⋅w |
В⋅мм⋅Вт-1 |
≥ 6000 |
≥ 3000 |
≥ 600 |
≥ 40 |
≥ 15 |
≥ 5 |
≥ 2.5 |
|
Постоянная времени |
t |
нс |
≤ 4000 |
≤ 2000 |
≤ 1000 |
≤ 20 |
≤ 10 |
≤ 2 |
≤ 2 |
|
Частота среза фликкер-шума (1/f) |
1/f |
кГц |
от 1 до 20 | ||||||
|
Отношение тока смещения к ширине активной области |
Ib⋅w-1 |
мА⋅мм-1 |
от 0,05 до 0,3 |
от 0,1 до 0,5 |
от 0,3 до 0,8 |
от 2 до 5 |
от 5 до 20 | ||
|
Удельное поверхностное сопротивление |
Rsq |
Ом на квадрат |
от 600 до 1500 |
от 300 до 500 |
от 200 до 600 |
от 80 до 200 |
от 50 до 150 |
от 60 до 100 |
от 40 до 120 |
|
Рабочая температура |
T |
K |
~230 | ||||||
|
Угол приёма, F/# |
Φ, - |
градусы, - |
36, 1.62 | ||||||
Примечание:
1) По специальному заказу возможно изготовление датчиков, оптимизированных для других длин волн.
2) Указаны минимальные гарантированные значения D* для каждой модели датчика. По специальному заказу возможно изготовление датчиков с более высокими характеристиками.
