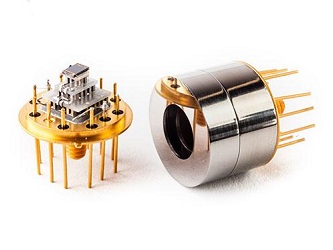

Фотоприемники серии PC-3TE представляют собой фоторезистивные датчики инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe) с трехступенчатым термоэлектрическим охладителем. Датчики оптимизированы для обеспечения максимальной производительности при длине волны λopt. Коротковолновая граница области спектральной чувствительности λcut-on ≈ 0,9 мкм. Для возникновения фототока необходимо подавать напряжение смещения. Снижение производительности на низких частотах (менее 20 кГц) обусловлено наличием шума 1/f. Максимально высокие показатели производительности и стабильности достигнуты благодаря использованию сложной полупроводниковой структуры на основе HgCdTe с переменной шириной запрещённой зоны, оптимальному уровню легирования и прецизионной обработке поверхностей материалов с применением самых современных технологий. По специальному заказу возможно изготовление датчиков с квадрантными (четырёхсегментными) и многоэлементными фотоприёмниками с различными типами входных окон, линз и оптических фильтров. Стандартные датчики выпускаются в корпусе TO8 с клиновидным окном из фторида бария (BaF2). Также по специальному заказу возможно изготовление датчиков в других корпусах с разными типами окон и соединителей.
Особенности:
- высокая эффективность в спектральном диапазоне длин волн от 2 до 13 мкм;
- малое время отклика;
- простота использования;
- широкий динамический диапазон;
- компактность, прочность, надежность
- возможность изготовления приборов согласно техническим требованиям заказчика.
Технические характеристики фотоприемников при температуре 20 °C:
|
Характеристика |
Обозначение |
Единица измерения |
PC-3TE-9 |
PC-3TE-10.6 |
PC-3TE-12 |
PC-3TE-13 |
|
Оптимальная длина волны 1) |
λopt |
мкм |
9 |
10,6 |
12 |
13 |
|

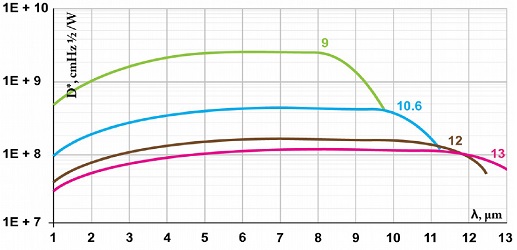

Удельная обнаружительная способность 2): при λpeak, 20 кГц при λopt, 20 кГц |
D* |
см⋅Гц1/2⋅Вт-1 |
≥2.9×109; ≥ 1.5×109 |
≥4.5×108; ≥ 2.5×108 |
≥1.8×108; ≥ 9.0×107 |
≥1.2×108; ≥ 6.0×107 |
|
Произведение чувствительности по напряжению на ширину для активной области 1×1 мм при длине волны λopt |
Rv⋅w |
В⋅мм⋅Вт-1 |
≥ 15 |
≥ 3 |
≥ 1.5 |
≥ 1 |
|
Постоянная времени |
t |
нс |
≤ 7 |
≤ 5 |
≤ 5 |
≤ 4 |
|
Частота среза фликкер-шума (1/f) |
1/f |
кГц |
от 1 до 20 | |||
|
Отношение тока смещения к ширине активной области |
Ib⋅w-1 |
мА⋅мм-1 |
от 4 до 10 | |||
|
Удельное поверхностное сопротивление |
Rsq |
Ом на квадрат |
от 60 до 200 |
от 40 до 150 | ||
|
Рабочая температура |
T |
K |
~210 | |||
|
Угол приёма, F/# |
Φ, - |
градусы, - |
70, 0.87 | |||
Примечание:
1) По специальному заказу возможно изготовление датчиков, оптимизированных для других длин волн.
2) Указаны минимальные гарантированные значения D* для каждой модели датчика. По специальному заказу возможно изготовление датчиков с более высокими характеристиками.
Размер активной области фотоприемников серии PC-3TE:
|
Модель |
Активная область, мм×мм | |||||||||
|
0.025×0.025 |
0.05×0.05 |
0.1×0.1 |
0.2×0.2 |
0.25×0.25 |
0.5×0.5 |
1×1 |
2×2 |
3×3 |
4×4 | |
|
PC-3TE-9 |
X |
X |
X |
X |
X |
X |
X |
X | ||
|
PC-3TE-10.6 |
X |
X |
X |
X |
X |
X |
X |
X | ||
|
PC-3TE-12 |
X |
X |
X |
X |
X |
X |
X |
X | ||
|
PC-3TE-13 |
X |
X |
X |
X |
X |
X |
X |
X | ||
Примечание: X – стандартные датчики
