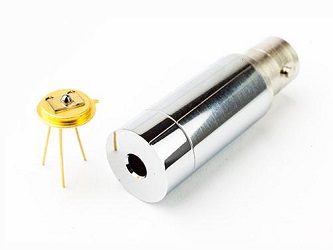

Фотоприемники серии PC представляют собой неохлаждаемые фоторезистивные датчики инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe). Датчики этой серии не требуют охлаждения, стабильно работают при комнатной температуре и очень просты в использовании. Фотоприемники оптимизированы для обеспечения максимальной производительности при длине волны λopt. Коротковолновая граница области спектральной чувствительности λcut-on≈0,9 мкм. Для возникновения фототока необходимо подавать напряжение смещения. Снижение производительности на низких частотах (менее 20 кГц) обусловлено наличием шума 1/f. Максимально высокие показатели производительности и стабильности достигнуты благодаря использованию сложной полупроводниковой структуры на основе HgCdTe с переменной шириной запрещённой зоны, оптимальному уровню легирования и прецизионной обработке поверхностей материалов с применением самых современных технологий. Стандартные датчики выпускаются в корпусах TO39 и BNC без входных окон. По специальному заказу возможно изготовление датчиков в других корпусах с разными типами входных окон и соединителей.
Особенности:
- стабильная работа при комнатной температуре без охлаждения;
- идеально подойдут для быстродействующих систем измерения и контроля;
- простота использования;
- широкий динамический диапазон;
- возможность изготовления приборов согласно техническим требованиям заказчика.
Технические характеристики фотоприёмников при температуре 20 °C:
|
Характеристика |
Обозначение |
Единица измерения |
PC-4 |
PC-5 |
PC-6 |
PC-9 |
PC-10.6 |
|
Оптимальная длина волны 1) |
λopt |
мкм |
4 |
5 |
6 |
9 |
10,6 |
|
Удельная обнаружительная способность 2): при λpeak, 20 кГц при λopt, 20 кГц |
D* |
см⋅Гц1/2⋅Вт-1 |
≥3.2×109; ≥ 2.0×109 |
≥1.5×109; ≥1.0×109 |
≥7.0×108; ≥3.0×108 |
≥1.0×108; ≥2.0×107 |
≥1.9×107; ≥9.0×106 |
|
Произведение чувствительности по напряжению на ширину активной области 1×1 мм при длине волны λopt |
Rv⋅w |
В⋅мм⋅Вт-1 |
≥ 100 |
≥ 40 |
≥ 6 |
≥ 0,4 |
≥ 0,1 |
|
Постоянная времени |
t |
нс |
≤ 1000 |
≤ 500 |
≤ 200 |
≤ 2 |
≤ 1 |
|
Частота среза фликкер-шума (1/f) |
1/f |
кГц |
от 1 до 20 | ||||
|
Отношение тока смещения к ширине активной области |
Ib⋅w-1 |
мА⋅мм-1 |
от 1 до 5 |
от 1 до 10 |
от 1 до 15 |
от 2 до 20 |
от 5 до 30 |
|
Удельное поверхностное сопротивление |
Rsq |
Ом на квадрат |
от 300 до 1000 |
от 200 до 400 |
от 100 до 300 |
от 50 до 150 |
от 40 до 120 |
|
Рабочая температура |
T |
K |
~300 | ||||
|
Угол приёма, F/# |
Φ, - |
градусы, - |
> 90, 0.71 | ||||
Примечание:
1) По специальному заказу возможно изготовление датчиков, оптимизированных для других длин волн.
2) Указаны минимальные гарантированные значения D* для каждой модели датчика. По специальному заказу возможно изготовление датчиков с более высокими характеристиками.
Размер активной области фотоприемников серии PC:
|
Модель |
Активная область, мм×мм | |||||||||
|
0.025×0.025 |
0.05×0.05 |
0.1×0.1 |
0.2×0.2 |
0.25×0.25 |
0.5×0.5 |
1×1 |
2×2 |
3×3 |
4×4 | |
|
PC-4 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
PC-5 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
PC-6 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
PC-9 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
PC-10.6 |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
Примечание: X – стандартные датчики
