Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
500-560 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
зеленые |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
компактные, высокой мощности |
|
Применение лазера
|
для PIV визуализации |

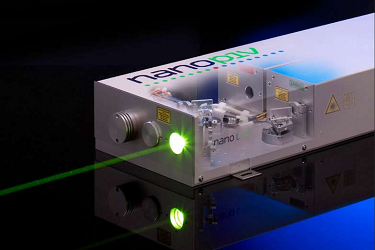

Импульсные Nd:YAG лазеры серии Nano TRL PIV обладают компактными размерами и высокой энергией выходного излучения (до 425 мДж при 532 нм). Такие лазерные системы построены на основе двух лазерных головок серии Nano TRL. Nano TRL – это импульсные лазеры с компенсацией двулучепреломления, высокой энергией выходного излучения и частотой следования импульсов. Двухстержневая конструкция обеспечивает однородность пучка даже при высокой мощности выходного излучения. Однородность пучка очень важна для задач визуализации, так как позволяет сформировать однородную и стабильную световую завесу (лазерный нож).
Лазеры серии Nano TRL PIV разработаны для работы в жестких промышленных условиях, они обладают герметичным корпусом, стабильным креплением зеркал и долгим сроком службы ламп накачки.
Особенности:
- Прочная конструкция для промышленных применений;
- 3 и 4 гармоники для LIF;
- Затвор с электронным управлением.
Применения:
- PIV визуализация;
- LIF метод.
Спецификация для Nd:YAG лазеров серии Nano TRL PIV для PIV визуализации
|
Модель |
Nano TRL 250-20 PIV |
Nano TRL 325-15 PIV |
Nano TRL 300-20 PIV |
Nano TRL 425-10 PIV |
Nano TRL 400-15 PIV |
Nano TRL 400-20 PIV |
|
Частота следования импульсов (Гц) (одна лазерная головка) |
20 |
15 |
20 |
10 |
15 |
20 |
|
Энергия в импульсе при 532 нм1) (мДж) (одна лазерная головка) |
250 |
325 |
300 |
425 |
400 |
400 |
|
Стабильность излучения от импульса к импульсу (± %) |
2 |
2 |
2 |
2 |
2 |
2 |
|
Диаметр пучка (мм) |
6.35 |
8 |
9.5 |
9.5 |
9.5 |
9.5 |
|
Расходимость пучка (мрад) |
<1.5 |
<1.2 |
<1.0 |
<1.0 |
<1.0 |
<1.0 |
|
Длительность импульса при 1064 нм (нс) |
5-7 |
5-7 |
5-7 |
5-7 |
5-7 |
5-7 |
|
Стабильность ориентации пучка (мкрад) |
100 |
100 |
100 |
100 |
100 |
100 |
|
Тип резонатора |
Телескопический |
Телескопический |
Телескопический |
Телескопический |
Телескопический |
Телескопический |
|
Срок службы лампы, (импульсы) |
5x107 |
5x107 |
5x107 |
5x107 |
5x107 |
5x107 |
|
Временной джиттер (нс) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Дополнительное оборудование |
|
|
||||
|
Напряжение питания, В |
220-250* |
220-250* |
220-250* |
220-250* |
220-250* |
220-250* |
|
Частота, Гц |
50-60** |
50-60** |
50-60** |
50-60** |
50-60** |
50-60** |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Температура окр. среды2) (°С) |
5-35 |
5-35 |
5-35 |
5-35 |
5-35 |
5-35 |
|
Энергопотребление (Вт) |
<2500 |
<2500 |
|
<2500 |
<4500 |
<5500 |
|
Система охлаждения |
Воздушная |
Воздушная |
Водная |
Воздушная |
Водная |
Водная |
|
Тип источника питания |
2xLPU1000 |
2xLPU1000 |
19" Rack |
2xLPU1000 |
19" Rack |
19" Rack |
Примечания:
1) При максимальной частоте следования импульсов
2) Влажность 0-80%, без конденсации
*) 110 В (VAC) – требует автотрансформатора (уточняйте при заказе)
**) 50 или 60 Гц (требуется уточнение при заказе).
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Litron Lasers является производителем импульсных лазеров на основе алюмо-иттриевого граната Nd:YAG и иттрий-литиевого фторида Nd:YLF.
