Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
ик лазеры |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
компактные, с модуляцией добротности |
|
Применение лазера
|
для PIV визуализации |

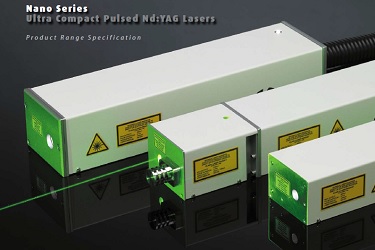

Компактный и прочный импульсный Nd:YAG лазер с модуляцией добротности серии Nano T компании Litron имеет телескопический резонатор, дающий низкую расходимость лучей с высокой пространственной однородностью. Энергия импульса составляет до 290 мДж с длиной волны 1064 нм и частотой повторения до 50 Гц. Доступные гармоники до 266 нм.
Импульсный Nd:YAG лазер с модуляцией добротности серии Nano T унаследовал все особенности лазера серии Nano L в сочетании с устойчивым телескопическим резонатором. Такая конфигурация резонатора создаёт пучок с очень малой расходимостью лазерного луча. В пространственном профиле пучка, полученном таким способом, отсутствует очень высокий локализованный пик, в отличие от пиков, которые генерируются в ближнем поле гауссова резонатора. Это происходит благодаря лазерной головке с размером 500х96х74 мм.
Особенности:
- выходная энергия до 290 мДж;
- частота повторения до 50 Гц с энергией импульса 100 мДж;
- монолитный резонатор лазера;
- электронный внутрирезонаторный затвор;
- 2-я, 3-я, 4-я и 5-я гармоники;
- высокоэнергетическая мода TEM00 (доступна в виде опции).
Применения:
- PIV визуализация (цифровая трассерная визуализация);
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия;
- ЛИДАР;
- ESPI интерферометрия (электронная спекл-интерферометрия).
Технические параметры импульсного Nd:YAG лазера серии Nano T:
|
Модель |
Nano T 290-10 |
Nano T 250-10 |
Nano T 270-20 |
Nano T 250-20 |
Nano T 100-50 |
|
Максимальная частота повторения, Гц |
10 |
10 |
20 |
20 |
50 |
|
Выходная энергия, мДж 1) |
|
|
|
|
|
|
1064 нм |
290 |
250 |
270 |
250 |
100 |
|
532 нм |
145 |
125 |
135 |
125 |
50 |
|
355 нм |
50 |
45 |
45 |
45 |
20 |
|
266 нм |
27 |
30 |
25 |
30 |
15 |
|
213 нм |
4 |
4 |
3 |
4 |
2 |
|
Стабильность от импульса к импульсу, +/- % 2) |
2 |
2 |
2 |
2 |
2 |
|
Диаметр луча, мм |
6.35 |
5 |
5 |
5 |
5 |
|
Расхождение луча, мрад 3) |
<0.8 |
<0.8 |
<0.8 |
<0.8 |
<0.8 |
|
Длительность импульса при 1064 нм, нс |
7-11 |
7-11 |
7-11 |
7-11 |
7-11 |
|
Стабильность направления луча, мкрад 4) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Тип резонатора |
телескопический |
телескопический |
телескопический |
телескопический |
телескопический |
|
Мода TEM00 при 1064 нм, мДж 5) |
40 |
40 |
40 |
40 |
25 |
|
Срок службы лампы, импульсы |
5х107 |
5х107 |
5х107 |
5х107 |
5х107 |
|
Временной джиттер, нс 6) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания, В |
90-250 |
90-250 |
90-250 |
90-250 |
220-250 |
|
Частота, Гц |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
|
Температура окружающей среды, 0С 7) |
5-35 |
5-35 |
5-35 |
5-35 |
5-35 |
|
Энергопотребление, Вт |
<650 |
<350 |
<650 |
<650 |
<650 |
|
Тип источника питания |
LPU350 |
LPU350 |
LPU350 |
LPU350 |
LPU1000 |
Примечание:
1) Меняется с помощью управления напряжением лампы. Стабильность энергии остается в пределах спецификации от 20% до 100% выходной энергии. Максимальная энергия для лазерной системы после прогрева в течение 15 минут.
2) Указано при 1064 нм.
3) Полный угол для 90% выходной энергии.
4) Полный угол.
5) С дополнительной опциональной внутрирезонаторной апертурой. Подстраиваемая опция на фабрике для лазера серии Nano S. Для лазеров серии Nano L и Nano T апертура моды TEM00 может быть добавлена или удалена по требованию.
6) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности.
7) Влажность от 0 до 80%.
