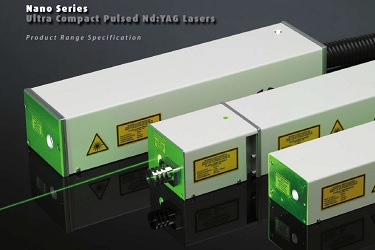

Компактный и прочный импульсный Nd:YAG лазер с модуляцией добротности серии Nano SG компании Litron имеет гауссов резонатор, который идеален для применения в LIBS спектроскопии и в качестве источника накачки. Энергия импульса составляет до 150 мДж с длиной волны 1064 нм и частотой повторения до 30 Гц. Доступные гармоники до 213 нм.
Импульсный Nd:YAG лазер с модуляцией добротности серии Nano SG является одной из самых маленьких лазерных систем в своём роде в мире. Это полностью функциональный лазер с проверенным электронным внутрирезонаторным затвором. Лазерная головка имеет прочную конструкцию и весьма компактный блок питания.
Импульсный Nd:YAG лазер с модуляцией добротности серии Nano SG представляет собой универсальную лазерную систему с энергией импульса до 150мДж и частоте повторения импульсов до 30 Гц в сочетании со 2-ой, 3-ей, 4-ой и 5-ой гармониками доступными в качестве опций.
Особенности:
- выходная энергия до 150 мДж;
- частота повторения до 30 Гц с энергией импульса 60 мДж;
- монолитный резонатор лазера;
- электронный внутрирезонаторный затвор;
- 2-я, 3-я, 4-я и 5-я гармоники.
Применения:
- PIV визуализация (цифровая трассерная визуализация);
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия;
- ЛИДАР;
- ESPI интерферометрия (электронная спекл-интерферометрия);
Технические параметры импульсного Nd:YAG лазера серии Nano SG:
|
Модель |
Nano SG 150-10 |
Nano SG 120-20 |
Nano SG 60-30 |
|
Максимальная частота повторения, Гц |
10 |
20 |
30 |
|
Выходная энергия, мДж |
|
|
|
|
1064 нм |
150 |
120 |
60 |
|
532 нм |
75 |
65 |
35 |
|
355 нм |
30 |
15 |
10 |
|
266 нм |
15 |
12 |
6 |
|
213 нм |
3 |
2 |
1 |
|
Стабильность от импульса к импульсу, +/- % 1) |
2 |
2 |
2 |
|
Диаметр луча, мм |
5 |
4 |
4 |
|
Расхождение луча, мрад 2) |
<0.7 |
<0.5 |
<0.5 |
|
Соответствие гауссову профилю, % |
70/95 |
70/95 |
70/95 |
|
M2 фактор качества луча |
<2 |
<2 |
<2 |
|
Длительность импульса при 1064 нм, нс |
4-6 |
6-8 |
6-8 |
|
Стабильность направления луча, мкрад 3) |
<100 |
<70 |
<70 |
|
Срок службы лампы, импульсы |
>5х107 |
>5х107 |
5х107 |
|
Временной джиттер, нс 4) |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания, В |
90-250 |
90-250 |
90-250 |
|
Частота, Гц |
47-63 |
47-63 |
47-63 |
|
Температура окружающей среды, 0С 5) |
5-35 |
5-35 |
5-35 |
|
Энергопотребление, Вт |
<350 |
<350 |
<350 |
|
Тип источника питания |
LPU350 |
LPU350 |
LPU350 |
Примечание:
1) Указано при 1064 нм.
2) Неснижаемое расхождение луча измеряемое при полном угле для конуса содержащего 90% энергии.
3) Полный угол.
4) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности.
5) Влажность от 0 до 80%.
|
Поставщик
|
Litron Lasers |
