Импульсные Nd:YAG лазеры для PIV визуализации серии Nano S PIV обладают компактными размерами, прочным корпусом, частотой следования импульсов до 30 Гц и энергией до 65 мДж на длине волны 532 нм. Дополнительно доступна генерация 3 и 4 гармоник для метода лазерно-индуцированной флуоресценции (LIF).

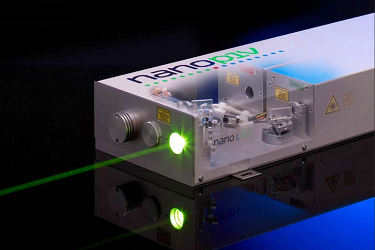

Лазерные системы серии Nano S PIV – самые маленькие среди лазеров для PIV визуализации. Два лазера серии Nano S крепятся на алюминиевую пластину, чтобы обеспечить надежность, которая необходима при использовании прибора в промышленных условиях. Для повышения стабильности системы оптика для сведения пучков и модули генерации гармоник также крепятся на эту платину. Оба лазера используют один источник питания и систему охлаждения.
Особенности:
- Прочная конструкция для промышленных применений;
- 3 и 4 гармоники для LIF;
- Затвор с электронным управлением.
Применения:
- PIV визуализация;
- LIF метод.
Спецификация для Nd:YAG лазеров серии Nano S PIV для PIV визуализации
|
Модель |
Nano S 30-15 PIV |
Nano S 30-30 PIV |
Nano S 50-20 PIV |
Nano S 65-15 PIV |
|
Частота следования импульсов (Гц) (одна лазерная головка) |
0-15 |
0-30 |
0-20 |
0-15 |
|
Энергия в импульсе при 532 нм1) (мДж) (одна лазерная головка) |
30 |
30 |
50 |
65 |
|
Стабильность излучения от импульса к импульсу (± %) |
2 |
2 |
2 |
2 |
|
Диаметр пучка (мм) |
3 |
3 |
4 |
4 |
|
Расходимость пучка (мрад) |
~2.0 |
~2.0 |
~2.5 |
~2.5 |
|
Длительность импульса при 1064 нм (нс) |
5-8 |
5-8 |
6-8 |
6-8 |
|
Стабильность ориентации пучка (мкрад) |
<100 |
<100 |
<100 |
<100 |
|
Тип резонатора |
Устойчивый |
Устойчивый |
Устойчивый |
Устойчивый |
|
Срок службы лампы, (импульсы) |
> 5x107 |
> 5x107 |
> 5x107 |
> 5x107 |
|
Временной джиттер (нс) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Дополнительное оборудование |
||||
|
Напряжение питания, В |
110-250 |
110-250 |
110-250 |
110-250 |
|
Частота, Гц |
47-63 |
47-63 |
47-63 |
47-63 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Температура окр. среды2) (°С) |
5-35 |
5-35 |
5-35 |
5-35 |
|
Энергопотребление (Вт) |
<350 |
<350 |
<350 |
<350 |
|
Система охлаждения |
Воздушная |
Воздушная |
Воздушная |
Воздушная |
|
Тип источника питания |
LPU450 |
LPU550 |
LPU450 |
LPU450 |
Примечания:
1) При максимальной частоте следования импульсов
2) Влажность 0-80%, без конденсации
|
Поставщик
|
Litron Lasers |
