Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Тип лазера
|
полупроводниковые |
|
Особенности лазера
|
компактные, с модуляцией добротности |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Материал
|
Nd:YAG |
|
Применение лазера
|
для PIV визуализации |

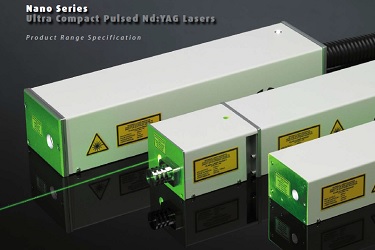

Сверхкомпактный и прочный импульсный Nd:YAG лазер с модуляцией добротности серии Nano S компании Litron предназначен для промышленных и научных применений. Энергия импульса составляет до 130 мДж с длиной волны 1064 нм и частотой повторения до 50 Гц. Доступные гармоники до 213 нм.
Импульсный Nd:YAG лазер с модуляцией добротности серии Nano S является одной из самых маленьких лазерных систем данного типа в мире. Это полнофункциональный лазер доступный с энергией импульса до 130 мДж на длине волны 1064 нм. Его прочная конструкция основана на монолитном резонаторе, изготовленном из цельного куска алюминия, снабжённого сверхстабильным держателем зеркал и корпусом камеры накачки из нержавеющего алюминия, совмещенного с керамическим отражателем для оптимального качества и надёжности лазерного пучка.
Для промышленного применения предлагаются источники питания с переключением на основе IGBT транзисторов. Они позволяют получить более высокую эффективность и срок службы лампы (обычно более 100 миллионов вспышек). Блок питания и интегрированный вентилятор охлаждения доступны либо как автономное устройство или как изделие монтируемое 19 дюймовую стойку.
Благодаря 2-ой, 3-ей, 4-ой и 5-ой генерации гармоник эта универсальная лазерная система идеально подходит для общелабораторного применения или требовательного промышленного использования.
Особенности:
- выходная энергия до 130 мДж;
- монолитный резонатор лазера;
- электронный внутрирезонаторный затвор;
- 2-я, 3-я, 4-я и 5-я гармоники;
- полностью интегрированное питание и охлаждение;
- длительное время жизни лампы.
Применения:
- PIV визуализация (цифровая трассерная визуализация);
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия;
- ЛИДАР;
- ESPI интерферометрия (электронная спекл-интерферометрия);
- источник накачки.
Технические параметры импульсного Nd:YAG лазера серии Nano S:
|
Модель |
Nano S 130-10 |
Nano S 120-20 |
Nano S 60-30 |
Nano S 30-50 |
|
Максимальная частота повторения, Гц |
10 |
20 |
30 |
50 |
|
Выходная энергия, мДж 1) |
|
|
|
|
|
1064 нм |
130 |
120 |
60 |
30 |
|
532 нм |
65 |
60 |
30 |
15 |
|
355 нм |
25 |
15 |
10 |
6 |
|
266 нм |
16 |
12 |
6 |
3 |
|
213 нм |
3 |
3 |
2 |
1 |
|
Стабильность от импульса к импульсу, +/- % 2) |
3 |
2 |
2 |
2 |
|
Диаметр луча, мм |
4 |
4 |
4 |
4 |
|
Расхождение луча, мрад 3) |
<2.5 |
<2.5 |
<2.0 |
<2.0 |
|
Длительность импульса при 1064 нм, нс |
6-8 |
6-8 |
6-8 |
6-8 |
|
Стабильность направления луча, мкрад 4) |
<70 |
<70 |
<70 |
<70 |
|
Тип резонатора |
устойчивый |
устойчивый |
устойчивый |
устойчивый |
|
Мода TEM00 при 1064 нм, мДж 5) |
10 |
10 |
8 |
8 |
|
Срок службы лампы, импульсы |
5х107 |
5х107 |
5х107 |
5х107 |
|
Временной джиттер, нс 6) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания, В |
90-250 |
90-250 |
90-250 |
90-250 |
|
Частота, Гц |
47-63 |
47-63 |
47-63 |
47-63 |
|
Температура окружающей среды, 0С 7) |
5-35 |
5-35 |
5-35 |
5-35 |
|
Энергопотребление, Вт |
<300 |
<300 |
<300 |
<300 |
|
Тип источника питания |
LPU350 |
LPU350 |
LPU350 |
LPU350 |
Примечание:
1) Меняется с помощью управления напряжением лампы. Стабильность энергии остается в пределах спецификации от 20% до 100% выходной энергии. Максимальная энергия для лазерной системы после прогрева в течение 15 минут.
2) Указано при 1064 нм.
3) Полный угол для 90% выходной энергии.
4) Полный угол.
5) С дополнительной опциональной внутрирезонаторной апертурой. Подстраиваемая опция на фабрике для лазера серии Nano S. Для лазеров серии Nano L и Nano T апертура моды TEM00 может быть добавлена или удалена по требованию.
6) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности.
7) Влажность от 0 до 80%.
