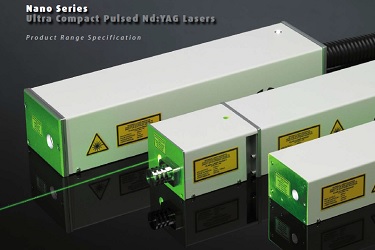

Компактный и прочный импульсный Nd:YAG лазер с модуляцией добротности серии Nano LG компании Litron имеет гауссов резонатор, который дает малую расходимость лучей и поэтому идеален для применения в LIBS спектроскопии, а также в качестве источника накачки. Энергия импульса составляет до 300 мДж с длиной волны 1064 нм и частотой повторения до 50 Гц. Доступные гармоники до 266 нм.
Импульсный Nd:YAG лазер с модуляцией добротности серии Nano LG использует гауссов резонатор, у которого длительность импульса, как правило, меньше чем у обычного устойчивого резонатора. Это может быть полезно в определенных применениях, но увеличивает пиковую плотность мощности, которая видима оптикой резонатора.
Особенности:
- выходная энергия до 300 мДж;
- частота повторения до 50 Гц с энергией импульса 130 мДж;
- гауссов резонатор;
- малая расходимость луча;
- монолитный лазерный резонатор;
- электронный внутрирезонаторный затвор;
- 2-я, 3-я, 4-я и 5-я гармоники.
Применения:
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия;
- ЛИДАР.
Технические параметры импульсного Nd:YAG лазера серии Nano LG:
|
Модель |
Nano LG 300-10 |
Nano LG 225-10 |
Nano LG 250-20 |
Nano LG 200-20 |
Nano LG 150-30 |
Nano LG 130-50 |
|
Максимальная частота повторения, Гц |
10 |
10 |
20 |
20 |
30 |
50 |
|
Выходная энергия, мДж |
|
|
|
|
|
|
|
1064 нм |
300 |
225 |
250 |
200 |
150 |
130 |
|
532 нм |
150 |
120 |
125 |
110 |
75 |
65 |
|
355 нм |
60 |
50 |
45 |
40 |
25 |
20 |
|
266 нм |
35 |
30 |
30 |
25 |
18 |
15 |
|
213 нм |
6 |
5 |
4 |
4 |
2 |
2 |
|
Стабильность от импульса к импульсу, +/- % 1) |
2 |
2 |
2 |
2 |
2 |
2 |
|
Диаметр луча, мм |
5 |
5 |
5 |
5 |
5 |
5 |
|
Расхождение луча, мрад 2) |
<0.7 |
<0.5 |
<0.7 |
<0.5 |
<0.5 |
<0.5 |
|
Соответствие гауссову профилю, % |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
|
M2 фактор качества луча |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
|
Длительность импульса при 1064 нм, нс |
4-6 |
4-6 |
4-6 |
4-6 |
4-6 |
4-6 |
|
Стабильность направления луча, мкрад 3) |
<100 |
<70 |
<100 |
<70 |
<100 |
<100 |
|
Срок службы лампы, импульсы |
>5х107 |
>5х107 |
5х107 |
>5х107 |
>5х107 |
5х107 |
|
Временной джиттер, нс 4) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания, В |
220-250 |
90-250 |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота, Гц |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
|
Температура окружающей среды, 0С 5) |
5-35 |
5-35 |
5-35 |
5-35 |
5-35 |
5-35 |
|
Энергопотребление, Вт |
<650 |
<400 |
<650 |
<650 |
<650 |
<650 |
|
Тип источника питания |
LPU1000 |
LPU350 |
LPU1000 |
LPU1000 |
LPU1000 |
LPU1000 |
Примечание:
1) Указано при 1064 нм.
2) Неснижаемое расхождение луча измеряемое при полном угле для конуса содержащего 90% энергии.
3) Полный угол
4) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности.
5) Влажность от 0 до 80%.
|
