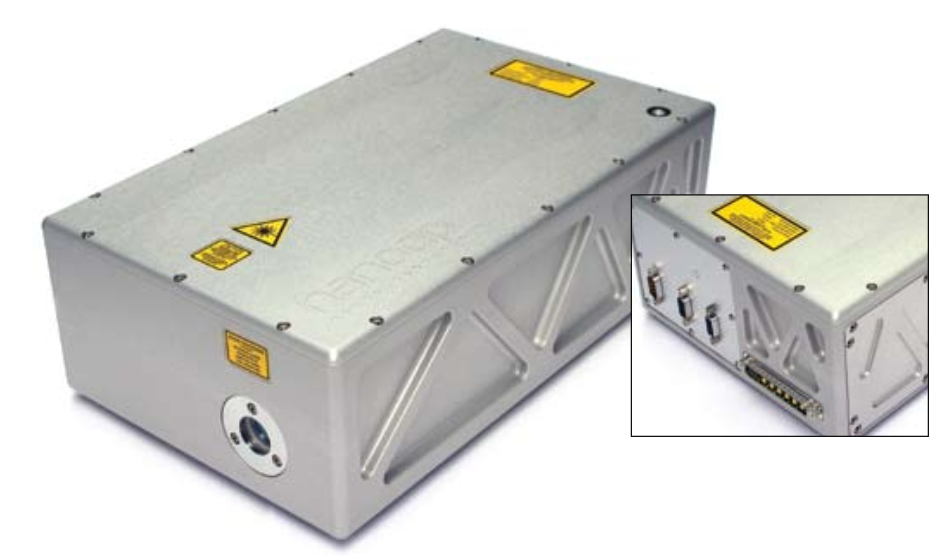

Лазеры серии Nano DP – это импульсные Nd:YAG лазеры с диодной накачкой, обладающие высокими пиковой мощностью излучения и частотой следования импульсов. Прочный монолитный алюминиевый корпус лазера надежно защищает его от внешних воздействий и загрязнений. Лазер не требует водного охлаждения и обладает высокой стабильностью параметров
Модели Nano DP 100 & 200
Модели Nano DP 100 & 200 – это одночастотные лазеры, генерирующие импульсы с частотой 100 Гц или 200 Гц. Модули для генерации гармоник с дихроичной оптикой позволяют получать излучение на длинах волн 532 нм, 355 нм, 266 или 213 нм. Дополнительно система может быть оснащена оптическим аттенюатором для излучения на 1064 нм (>1000 шагов регулировки).
Модели Nano DP – MOA
Многоволновые модели серии Nano DP (излучение на 1064 нм, 532 нм, 355 нм и 266 нм объединяется в один пучок) работают на частотах 100 Гц или 200 Гц. Системы оснащены встроенным автоматизированным аттенюатором для излучения на длине волны 1064 нм (>1000 шагов регулировки). Конструкция лазера изготовлена специально для таких OEM задач как микрофрезирование и лазерная обработка.
Особенности:
- Nd:YAG лазеры с диодной накачкой;
- Модуляция добротности (ультракороткие импульсы);
- Компактный алюминиевый монолитный корпус;
- Воздушное охлаждение;
- С микропроцессорным управлением (непрерывный мониторинг параметров);
- Генерация гармоник: 532 нм, 355 нм, 266 нм и 213 нм.
Применения:
- Накачка титан-сапфирового лазера;
- Дистанционное зондирование;
- Масс-спектроскопия;
- Лазерно-индуцированная флюоресценция;
- Накачка ОПГ;
- ЛИДАРы.
Технические параметры Nd:YAG лазеров серии Nano DP
|
Модель |
Nano DP 80-100 одночастотный |
Nano DP 100-MOA многоволоновой1) |
Nano DP 40-200 одночастотный |
Nano DP 200-MOA многоволоновой 1) |
|
Частота следования импульсов, Гц |
1-100 |
1-100 |
1-200 |
1-200 |
|
Выходная энергия, мДж 2) | ||||
|
1064 нм |
80 |
> 15 |
40 |
> 10 |
|
532 нм |
40 |
> 15 |
20 |
> 10 |
|
355 нм |
12 |
> 8 |
6 |
> 5 |
|
266 нм |
6 |
> 4 |
2 |
> 1 |
|
Стабильность от импульса к импульсу, +/- % | ||||
|
1064 нм |
1 |
1 |
1 |
1 |
|
532 нм |
1 |
1 |
1 |
1 |
|
355 нм |
2 |
2 |
2 |
2 |
|
266 нм |
4 |
4 |
4 |
4 |
|
Параметры излучения | ||||
|
Диаметр луча, мм |
3 |
3 |
2.5 |
2.5 |
|
Расхождение луча, мрад 3) |
<7 |
<7 |
<7 |
<7 |
|
M2 при 1064 нм |
< 3.5 |
< 3.5 |
< 3.5 |
< 3.5 |
|
Длительность импульса при 1064 нм, нс |
7-9 |
7-9 |
7-9 |
7-9 |
|
Стабильность направления луча, мкрад 4) |
<70 |
<70 |
<70 |
<70 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Время жизни диода, импульсы 6) |
> 109 |
> 109 |
> 109 |
> 109 |
|
Напряжение питания, В |
200-250 |
200-250 |
200-250 |
200-250 |
|
Частота, Гц |
50-60 |
50-60 |
50-60 |
50-60 |
|
Температура окружающей среды, 0С |
10-35 |
10-35 |
10-35 |
10-35 |
|
Тип источника питания |
2U 19" Rackmount |
2U 19" Rackmount |
2U 19" Rackmount |
2U 19" Rackmount |
Примечание:
1) Излучение на разных длинах волн объединяется в один пучок;
2) При макс. частоте;
3) Полный угол для 90% выходной энергии на 1064 нм;
4) Полный угол для 1064 нм;
5) Измерено по отношению к триггерному входу модулятора добротности;
6) Типичное значение при максимальной мощности.
|
