Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
500-560 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
зеленые |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
с узкой шириной спектральной линии |
|
Применение лазера
|
для PIV визуализации |

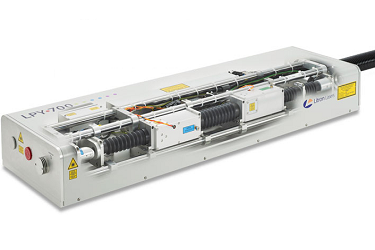

LPY PIV – серия двухрезонаторных лазеров для PIV визуализации. Импульсные Nd:YAG лазеры данной серии обладают высокой энергией (до 400 мДж) на длине волны излучения 532 нм и частотой следования импульсов до 200 Гц.
Двухстержневая конструкция камеры накачки с компенсацией двулучепреломления обеспечивает стабильность и однородность лазерного пучка даже при 200 Гц.
Особенности:
- Разработано специально для задач PIV визуализации;
- Частота следования импульсов до 200 Гц;
- Большая энергия в импульсе;
- Доступно излучение на TEMoo;
- Устойчивый резонатор;
- Доступны модели с генерацией 355 нм и 266 нм для LIF;
- Узкая ширина спектральной линии;
- Прочный корпус для промышленных применений.
Применения:
- PIV визуализация;
- LIF метод.
Спецификация для Nd:YAG лазеров серии LPY PIV
|
Модель |
LPY 706-20 PIV |
LPY 707-20 PIV |
LPY 704-30 PIV |
LPY 706-15 PIV |
LPY 707-15 PIV |
|
Частота следования импульсов (Гц) (один резонатор) |
20 |
20 |
30 |
15 |
15 |
|
Энергия в импульсе при 532 нм1) (мДж) (одна лазерная головка) |
300 |
400 |
200 |
325 |
425 |
|
Стабильность излучения от импульса к импульсу (± %) |
<3 |
<3 |
<3 |
<3 |
<3 |
|
Диаметр пучка (мм) |
8 |
9 |
6.5 |
8 |
9 |
|
Расходимость пучка (мрад) |
0.8 |
~3 |
0.8 |
0.8 |
~3 |
|
Длительность импульса при 532 нм (нс) |
7-11 |
7-11 |
7-11 |
7-11 |
7-11 |
|
Стабильность ориентации пучка (мкрад) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Срок службы лампы, (импульсы) |
5x107 |
5x107 |
5x107 |
5x107 |
5x107 |
|
Временной джиттер (нс) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Дополнительное оборудование |
| ||||
|
Напряжение питания,1) В |
220-250 |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота2), Гц |
47-63 |
50-60 |
50-60 |
50-60 |
50-60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды (°С) |
Воздушное охлаждение3) |
20 |
20 |
20 |
20 |
|
Давление на входе (бар) |
- |
<2 |
<2 |
<2 |
<2 |
|
Система охлаждения |
Воздушная |
Водная |
Водная |
Водная |
Водная |
|
Тип источника питания |
2xLPU1000 |
16U Rack |
16U Rack |
16U Rack |
16U Rack |
Примечания:
1) 110 В (VAC) – требует автотрансформатора (уточняйте при заказе)
2) 50 или 60 Гц (требуется уточнение при заказе).
3) Влажность 0-80%, без конденсации, температура окр. среды 5-35 °С
Спецификация для Nd:YAG лазеров серии LPY PIV с высокой частотой следования импульсов
|
Модель |
LPY 704-100 PIV |
LPY 703-200 PIV |
LPY 742-100 PIV |
LPY 742-200 PIV |
|
Частота следования импульсов (Гц) (один резонатор) |
100 |
200 |
100 |
200 |
|
Энергия в импульсе при 532 нм1) (мДж) (одна лазерная головка) |
100 |
50 |
200 |
100 |
|
Стабильность излучения от импульса к импульсу (± %) |
<3 |
<3 |
<3 |
<3 |
|
Диаметр пучка (мм) |
6.5 |
4 |
6.5 |
6.5 |
|
Расходимость пучка (мрад) |
~3 |
~3 |
~3 |
~3 |
|
Длительность импульса при 532 нм (нс) |
10-12 |
10-12 |
10-12 |
10-12 |
|
Стабильность ориентации пучка (мкрад) |
<70 |
<70 |
<70 |
<70 |
|
Срок службы лампы, (импульсы) |
108 |
108 |
108 |
108 |
|
Временной джиттер (нс) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Дополнительное оборудование | ||||
|
Напряжение питания,1) В |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота2), Гц |
47-63 |
50-60 |
50-60 |
50-60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды (°С) |
20 |
20 |
20 |
20 |
|
Давление на входе (бар) |
<2 |
<2 |
<2 |
<2 |
|
Система охлаждения |
Водная |
Водная |
Водная |
Водная |
|
Тип источника питания |
16U Rack |
16U Rack |
2x16U Rack |
2x16U Rack |
Примечания:
1) 110 В (VAC) – требует автотрансформатора (уточняйте при заказе)
2) 50 или 60 Гц (требуется уточнение при заказе).
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Litron Lasers является производителем импульсных лазеров на основе алюмо-иттриевого граната Nd:YAG и иттрий-литиевого фторида Nd:YLF.
