Кремниевые фотоумножители серии J (модель MicroFJ) были разработаны компанией SensL и оптимизированы по своим параметрам для использования в высокопроизводительных применениях, таких как медицинская времяпролетная позитронно-эмиссионная томография. Эти детекторы обладают самой низкой в отрасли скоростью темнового счета 45 кГц/мм2 и исключительной однородностью напряжения смещения ± 250 мВ. Благодаря увеличенной плотности размещения микроячеек на чипе эффективность регистрации фотонов PDE превышает 50% на длине волны 420 нм и значительно расширилась в коротковолновую ультрафиолетовую область спектра (PDE >5% на длине волны 250 нм). Спектральный диапазон работы кремниевых фотоумножителей серии J (модель MicroFJ) составляет от 250 нм до 900 нм. Помимо высокой квантовой эффективности кремниевые фотоумножители серии J (модель MicroFJ) также имеют уникальный быстродействующий выход, снимающий субнаносекундные временные сигналы через собственную емкость детектора.

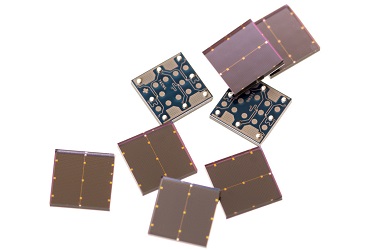

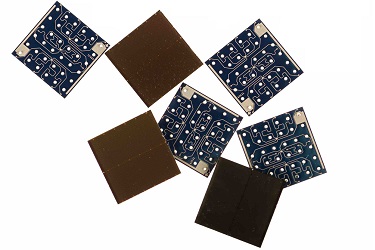

Компания SensL предлагает кремниевые фотоумножители серии J (модель MicroFJ) с различным размером активной области - 3х3 мм2 и 6х6 мм2 c размером микроячейки 20 мкм и 35 мкм, которые упакованы в новый TSV корпус по технологии Through Silicon Via. Одной из особенностей TSV корпуса является то, что этот промышленный вариант упаковки позволяет вывести контактные площадки сквозь сам чип кремниевого фотоумножителя с обратной стороны подложки. Контактные площадки изготовлены в виде контактов типа BGA (Ball Grid Array), представляющие собой шарики припоя. Благодаря этой особенности TSV корпус позволяет получить минимальную мертвую зону (около 50 мкм) между гранью корпуса и активной областью чипа, что особенно актуально при изготовлении матриц кремниевых фотоумножителей для создания однородного детекторного поля большого размера. Другой особенностью TSV корпуса является то, что лицевая сторона чипа кремниевого фотоумножителя накрыта специальным оптическим стеклом, благодаря которому удалось значительно увеличить эффективность регистрации фотонов в УФ области спектра, а также сделать возможной работу кремниевого фотоумножителя в температурном диапазоне от -40 до +95 0С благодаря более низкому температурному коэффициенту расширения. Стоит также обратить внимание, что для применений связанных с использованием магнитных полей, таких как позитронно-эмиссионная томография совмещенная с магнитно-резонансной томографией (ПЭТ-МРТ), TSV корпус является идеальным решением, т.к. не содержит абсолютно никаких железосодержащих элементов, вызывающих искажение выходного сигнала при использовании кремниевого фотоумножителя в магнитном поле. Специальные проводящие линии между контактными площадками с обратной стороны кремниевого фотоумножителя позволили значительно улучшить временные параметры детектора благодаря уменьшению пути переноса сигнала от микроячеек, расположенных на удалении от центра чипа - короткий фронт нарастания сигнала <1 нс и время восстановления микроячейки от 16 нс.
Кремниевые фотоумножители серии J (модель MicroFJ) характеризуются высоким коэффициентом усиления и квантовой эффективностью сравнимой с характеристиками традиционных фотоэлектронных умножителей, а также обладают дополнительными преимуществами в виде компактных размеров, нечувствительности к воздействию магнитных полей, работой от низкого напряжения, механической прочностью и невосприимчивостью к внешней засветке.
Особенности:
- размер активной области 3х3 мм2 и 6х6 мм2;
- размер микроячейки 20 мкм и 35 мкм;
- спектральный диапазон от 250 нм до 900 нм, пиковая длина волны 420 нм;
- эффективность регистрации фотонов >50% при 420 нм (в зависимости от модели, подаваемого напряжения смещения (включая эффект cross-talk и afterpulsing));
- сверхнизкая типовая скорость темнового счета 45 кГц/мм2
- короткий фронт нарастания сигнала <1 нс и время восстановления микроячейки от 16 нс;
- коэффициент усиления (106);
- низкое напряжение смещения 24.5 В с исключительной однородностью ± 250 мВ;
- температурная стабильность 21.5 мВ/0C при рабочем температурном диапазоне от -40 до +95 0С;
- промышленный TSV корпус для автоматизированной пайки с минимальной мертвой зоной, стремящейся к нулю и отсутствием железосодержащих элементов для использования в магнитных полях;
- низкая стоимость по сравнению с SiPM других производителей.
Параметры кремниевых фотоумножителей серии J (модель MicroFJ):
|
Размер сенсора |
Размер микроячейки |
Параметр |
Напряжение смещения |
Мин. |
Тип. |
Макс. |
Ед. изм. | |
|
3 мм |
20 мкм, 35 мкм |
Напряжение пробоя (Vbr) |
|
24.25 |
24.5 |
24.75 |
В | |
|
6 мм |
35 мкм | |||||||
|
3 мм |
20 мкм, 35 мкм |
Диапазон напряжения смещения (выше Vbr) |
1 |
|
6 |
В | ||
|
6 мм |
35 мкм | |||||||
|
3 мм |
20 мкм, 35 мкм |
Спектральный диапазон |
200 |
|
900 |
нм | ||
|
6 мм |
35 мкм | |||||||
|
3 мм |
20 мкм, 35 мкм |
Пиковая длина волны |
420 |
нм | ||||
|
6 мм |
35 мкм | |||||||
|
3 мм |
20 мкм |
Эффективность регистрации фотонов |
Vbr + 2.5В |
31 |
% | |||
|
35 мкм |
38 |
% | ||||||
|
20 мкм |
Vbr + 6.0В |
42 |
% | |||||
|
35 мкм |
51 |
% | ||||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
38 |
% | ||||
|
Vbr + 6.0В |
51 |
% | ||||||
|
3 мм |
20 мкм |
Скорость темнового счета |
Vbr + 2.5В |
|
45 |
75 |
кГц/ мм2 | |
|
35 мкм |
|
45 |
75 |
кГц/ мм2 | ||||
|
20 мкм |
Vbr + 5.0В |
|
80 |
157 |
кГц/ мм2 | |||
|
35 мкм |
|
80 |
157 |
кГц/ мм2 | ||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
|
45 |
75 |
кГц/ мм2 | ||
|
Vbr + 5.0В |
|
80 |
157 |
кГц/ мм2 | ||||
|
3 мм |
20 мкм |
Коэффициент усиления |
Vbr + 2.5В |
9.1x105 |
|
| ||
|
35 мкм |
2.8x106 |
|
| |||||
|
20 мкм |
Vbr + 5.0В |
1.7x106 |
|
| ||||
|
35 мкм |
5.3x106 |
|
| |||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
2.8x106 |
|
| |||
|
Vbr + 5.0В |
5.3x106 |
|
| |||||
|
3 мм |
20 мкм |
Темновой ток |
Vbr + 2.5В |
0.2 0.3 |
мкA |
| ||
|
35 мкм |
| |||||||
|
20 мкм |
Vbr + 5.0В |
1.1 1.6 |
мкA |
| ||||
|
35 мкм |
| |||||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
0.9 1.3 |
мкA |
| |||
|
Vbr + 5.0В |
4.1 5.8 |
мкA |
| |||||
|
3 мм |
20 мкм, 35 мкм |
Время нарастания импульса, анод-катод |
|
100 |
пс |
| ||
|
6 мм |
35 мкм |
300 |
пс |
| ||||
|
3 мм |
20 мкм |
Время восстановления микроячейки |
12 |
нс |
| |||
|
35 мкм |
37 |
нс |
| |||||
|
6 мм |
35 мкм |
48 |
нс |
| ||||
|
3 мм |
20 мкм |
Ширина импульса (FWHM) |
|
1.4 |
нс |
| ||
|
35 мкм |
1.4 |
нс |
| |||||
|
6 мм |
35 мкм |
3.0 |
нс |
| ||||
|
3 мм |
20 мкм |
Эффект cross-talk |
Vbr + 2.5В |
5 |
% |
| ||
|
35 мкм |
7 |
% |
| |||||
|
20 мкм |
Vbr + 5.0В |
10 |
% |
| ||||
|
35 мкм |
22 |
% |
| |||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
7 |
% |
| |||
|
Vbr + 5.0В |
22 |
% |
| |||||
|
3 мм |
20 мкм, 35 мкм |
Эффект afterpulsing |
Vbr + 2.5В |
0.1 |
% |
| ||
|
20 мкм, 35 мкм |
Vbr + 5.0В |
1.0 |
% |
| ||||
|
6 мм |
35 мкм |
Vbr + 2.5В |
0.1 |
% |
| |||
|
Vbr + 5.0 В |
1.0 |
% |
| |||||
|
3 мм |
20 мкм, 35 мкм |
Температурная зависимость напряжения пробоя |
|
<21.5 |
мВ/oC |
| ||
|
6 мм |
35 мкм |
| ||||||
Общие параметры кремниевых фотоумножителей серии J (модель MicroFJ):
|
Параметр |
Серия 30000 |
Серия 60000 | |
|
30020 |
30035 |
60035 | |
|
Активная область |
3.07х3.07 мм2 |
6.07х6.07 мм2 | |
|
Число микроячеек |
14850 |
5676 |
22292 |
|
Коэффициент заполнения |
62% |
75% |
75% |
Информация для заказа кремниевых фотоумножителей серии J (модель MicroFJ):
|
Номер для заказа |
Размер микроячейки (общее число микроячеек) |
Размер активной области |
Тип используемого корпуса |
|
Серия 30000: | |||
|
MicroFJ-30020-TSV |
20 мкм (14850 микроячеек) |
3х3 мм2 |
Детектор в корпусе TSV для поверхностного монтажа |
|

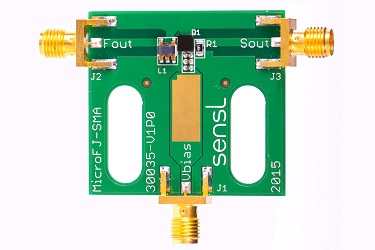

MicroFJ-SMA-30020 |
Детектор в TSV корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|

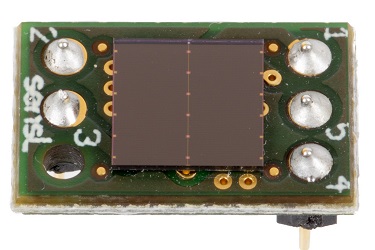

MicroFJ-SMTPA-30020 |
Детектор в TSV корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFJ-30035-TSV |
35 мкм (5676 микроячеек) |
3х3 мм2 |
Детектор в корпусе TSV для поверхностного монтажа |
|
MicroFJ-SMA-30035 |
Детектор в TSV корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFJ-SMTPA-30035 |
Детектор в TSV корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
Серия 60000: | |||
|
MicroFJ-60035-TSV |
35 мкм (22292 микроячеек) |
6х6 мм2 |
Детектор в корпусе TSV для поверхностного монтажа |
|
MicroFJ-SMA-60035 |
Детектор в TSV корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFJ-SMTPA-60035 |
Детектор в TSV корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
