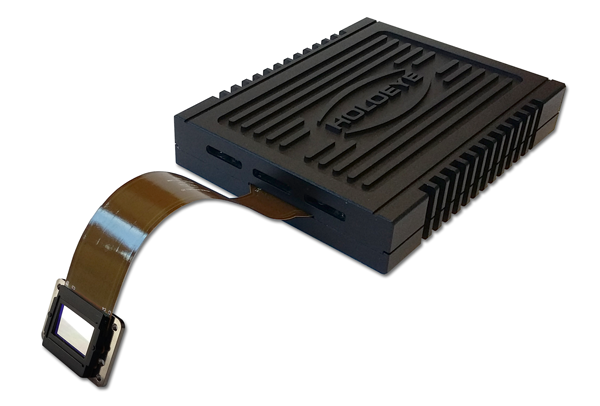

Пространственный модулятор света GAEA-2 осуществляет фазовую модуляцию и состоит из драйвера со стандартным цифровым видео интерфейсом (HDMI) и отражающей ЖК-панели (LCOS – ЖК на кремнии) с разрешением 10 Мп (4K), шагом пикселя 3.74 мкм, активной областью диагонали 0.7".
GAEA-2 – это фазовый модулятор, соответствующий стандарту "plug & play", которому можно задать фазовую функцию через стандартную графическую плату. Разрядность модулятора составляет 8 бит, то есть пользователь может задать 256 различных значений фазы. Используемая видеокарта должна поддерживать HDMI-2 и обладать минимальным разрешением в 3840 x 2160 пикселей. Задание фазовой функции осуществляется с помощью поставляемого ПО или стандартного графического ПО.

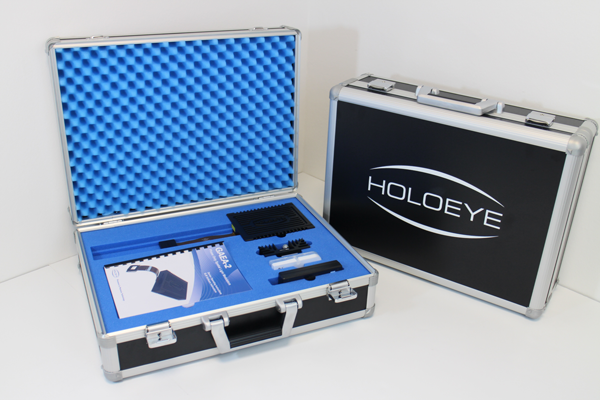

Распаковка и представление пространственного модулятора GAEA-2

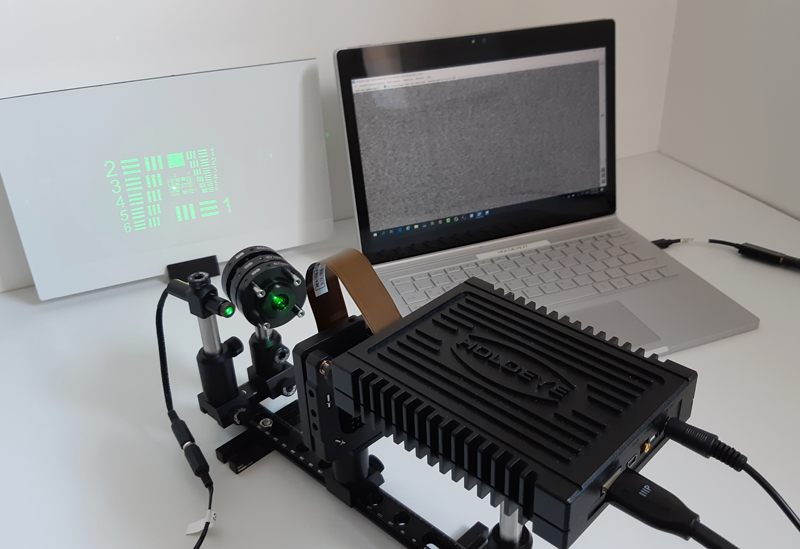

Применение пространственного модулятора GAEA-2

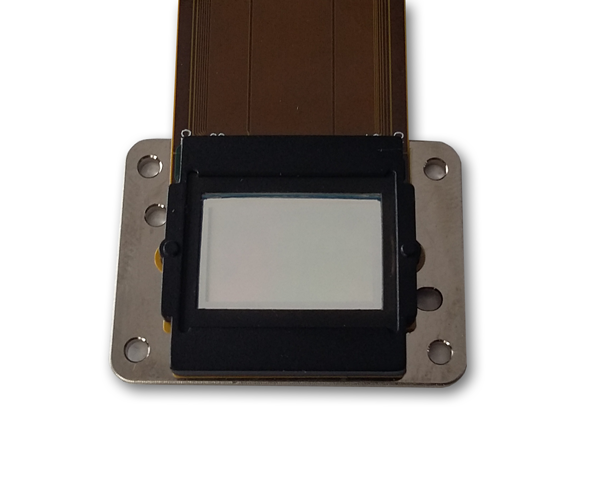

Характеристики ЖК пластины пространственного модулятора света GAEA
|
Параметр |
Значение |
|
Тип |
Отражающая LCOS (только фазовая модуляция) |
|
Разрешение |
4160 x 2464 пикселей (макс.) |
|
Шаг пикселя |
3.74 мкм |
|
Коэффициент заполнения |
90 % |
|
Активная область |

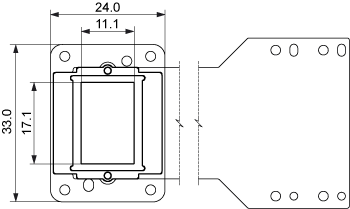

15.32 x 9.22мм (диагональ: 0.7″) |
|
Разрядность |
8 бит (256 оттенков серого) |
|
Интерфейс |
HDMI-2 (разрешение 4 K) |
|
Макс. пространственное разрешение |
133.5 пл/мм (пар линий/мм) |
|
Частота кадров на входе |
60 Гц (3840 x 2160 пикс.) |
Малый размер пикселей ЖК пластины модулятора GAEA-2 обеспечивает большие углы дифракции:
|
Длина волны |
Период |
Угол |
Период |
Угол |
Период |
Угол |
|
1550 нм |
2 пикс. |
11.96° |
4 пикс. |
5.95° |
8 пикс. |
2.97° |
|
633 нм |
2 пикс. |
4.85° |
4 пикс. |
2.43° |
8 пикс. |
1.21° |
|
532 нм |
2 пикс. |
4.08° |
4 пикс. |
2.04° |
8 пикс. |
1.02° |
|
450 нм |
2 пикс. |
3.45° |
4 пикс. |
1.72° |
8 пикс. |
0.86° |
Модели пространственных модуляторов света серии GAEA
Компания HOLOEYE предлагает несколько моделей пространственных модуляторов света серии GAEA-2, которые оптимизированы для работы в различных спектральных диапазонах.
|
Модель |
Рабочий диапазон |
Коэффициент заполнения |
Отражательная способность |
|
GAEA-2-VIS-036 |
420 – 650 нм |
90 % |
62 % |
| GAEA-2-NIR-069 | 650 - 1100 нм | 90 % | 60 % |
|
GAEA-2-TELCO-033 |
1400 – 1700 нм |
90 % |
72 % |
Модель GAEA-2-VIS-036
ЖК-панель оснащена просветляющим покрытием, которое обеспечивает отражение в перед на уровне менее 0.5% в диапазоне 420 – 650 нм. Минимальный фазовый сдвиг, вносимый ЖК ячейкой 2π.
|
Длина волны |
Макс. фазовый сдвиг |
Отражательная способность |
|
452 нм |
4.8π |
62 % |
|
532 нм |
3.6π |
62 % |
|
650 нм |
2.8π |
62 % |
Модель GAEA-2-NIR-069
ЖК-панель оснащена просветляющим покрытием, которое обеспечивает отражение в перед на уровне менее 0.5% в диапазоне 650 – 1100 нм. Минимальный фазовый сдвиг, вносимый ЖК ячейкой 2π.
|
Длина волны |
Макс. фазовый сдвиг |
Отражательная способность |
|
650 нм |
4.2π |
60% |
| 850 нм | 2.9π | 60% |
| 1064 нм | 2π | 62% |

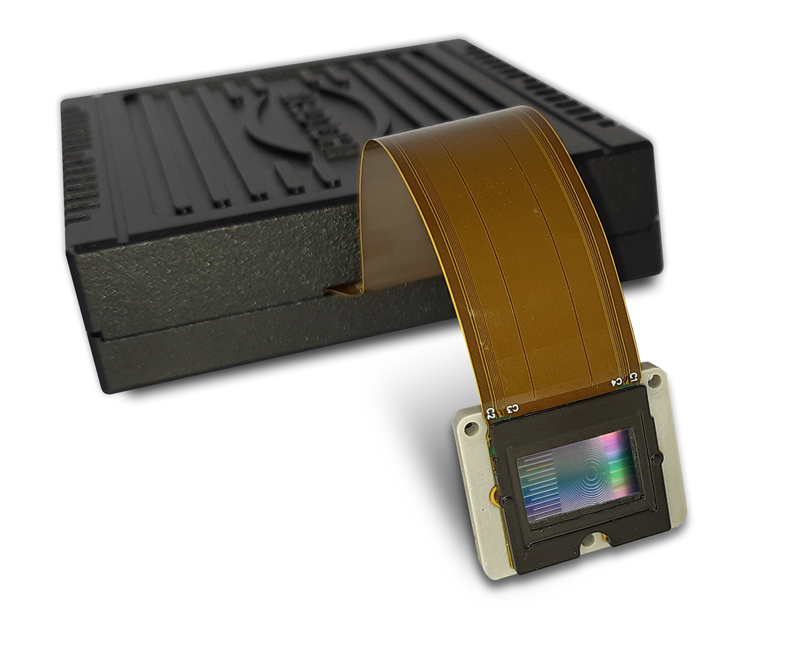

Модель GAEA-2-TELCO-033
ЖК-панель оснащена просветляющим покрытием, которое обеспечивает отражение вперед на уровне менее 0.5% в диапазоне 1400 – 1700 нм. Минимальный фазовый сдвиг, вносимый ЖК ячейкой 2π.
|
Длина волны |
Макс. фазовый сдвиг |
Отражательная способность |
|
1550 нм |
2.6π |
72 % |

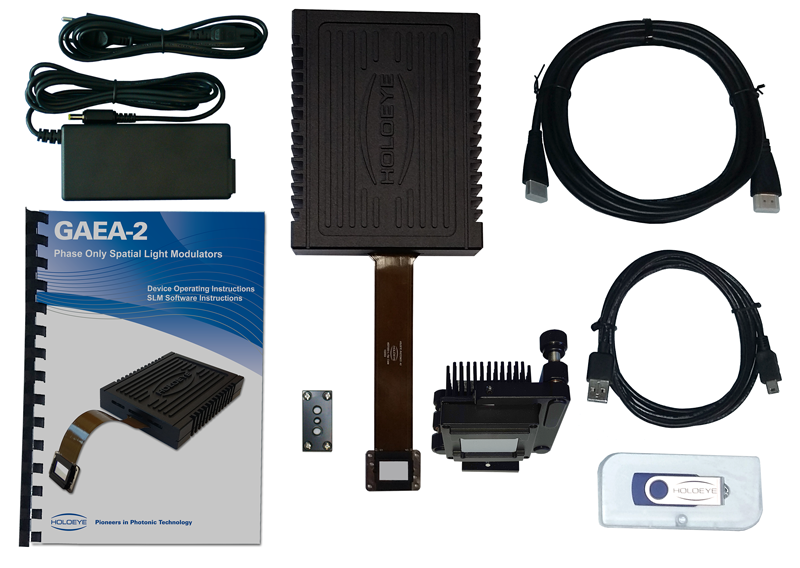

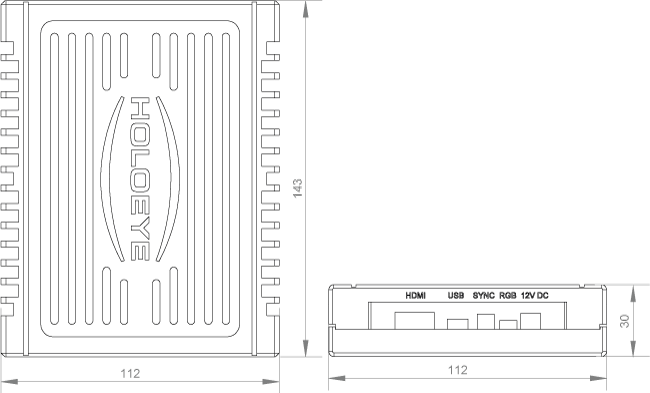

В комплект поставки входят:
- Драйвер модулятора GAEA;
- ЖК пластина с кабелем (4094 x 2464 пикс.);
- HDMI кабель;
- USB кабель;
- Источник питания (12 В);
- Крепление для ЖК панели;
- Руководство пользователя;
- USB-флеш накопитель с драйвером и ПО.
Программное обеспечение:
Осуществлять адресацию к модулятору GAEA можно через стандартный HDMI интерфейс графической платы. Никакого дополнительного ПО или специализированного оборудования для управления модулятором не требуется.
Устройство оснащено GUI (графический интерфейс пользователя), с помощью которого можно управлять основными системными настройками (Configuration Manger). Данное ПО позволяет менять геометрию, яркость, контрастность и электрооптический отклик. Такая настройка осуществляется через USB интерфейс.
Модуляторы HOLOEYE поставляются с дополнительным специализированным ПО для генерации шаблонов (Pattern Generator), которое осуществляет:
- Вычисление цифровых голограмм (CGH) по изображениям, заданным пользователем;
- Генерация сигналов для задания модулятору стандартных оптических функций: линзы, решетки, аксиконы и т.д.;
- Суперпозиция цифровых голограмм со стандартными функциями.
В комплект поставки также входят ПО для создания Слайд-шоу (Slideshow Player Software), интерфейс прикладного программирования для просмотра информации прямо на пространственном модуляторе света HOLOEYE.
|
ПО для GAEA |
|
|
Configuration Manager |
Настройка яркости / контрастности / геометрических параметров / наложение гамма-функции |
|
Pattern Generator |
Стандартные вычисления; Генерация базовых функций (круглая апертура, зонные пластинки, линзы, аксиконы и т.д.); Решетки (синусоидальные и концентрирующие), суперпозиция функций (призмы, полиномы Цернике и т.д.) |
|
Slideshow Player |
Слайд-шоу заданных пользователем заранее вычисленных функций или изображений |
| Display SDK | Интерфейс прикладного программирования для просмотра изображений и работы с массивами данных напрямую с LabVIEW, MATLAB®, Octave или Python™ |
