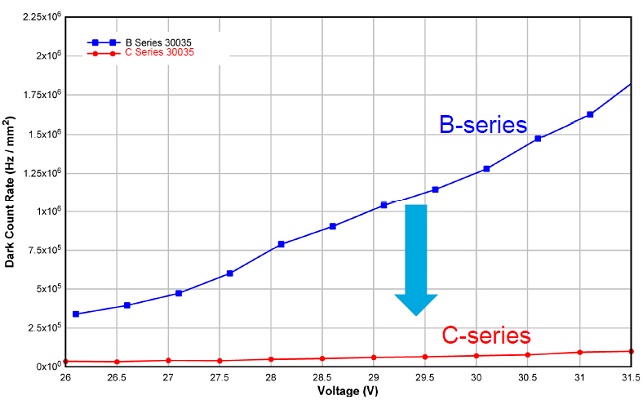

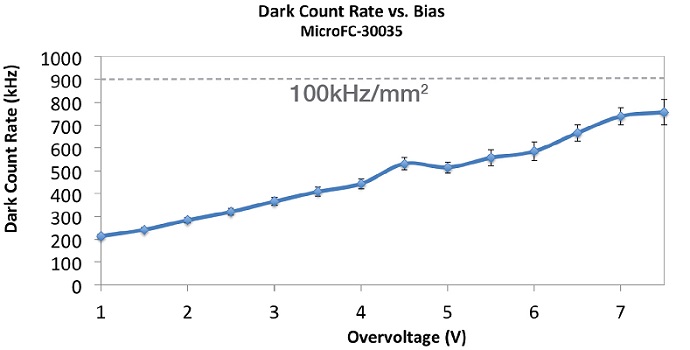

Кремниевые фотоумножители серии C (модель MicroSC/FC) обладают самой низкой в отрасли скоростью темнового счета <100 кГц/мм2 (типовое значение 30 кГц/мм2) и исключительной однородностью напряжения смещения ± 250 мВ. Спектральный диапазон работы кремниевых фотоумножителей серии C (модель MicroSC/FC) составляет от 300 нм до 800 нм с высокой эффективностью регистрации фотонов (более 40% при 420 нм) протяженной в синюю область спектра. Помимо высокой квантовой эффективности кремниевые фотоумножители серии C (модель MicroFC) также имеют уникальный быстродействующий выход снимающий сигнал через собственную емкость детектора.

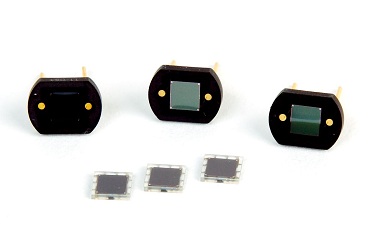

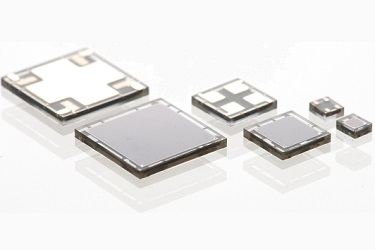

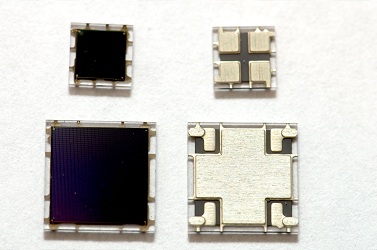

Компания SensL предлагает кремниевые фотоумножители серии C (модель MicroSC/FC) с различным размером активной области: 1х1 мм2, 3х3 мм2 и 6х6 мм2 c размером микроячейки 10 мкм, 20 мкм, 35 мкм и 50 мкм. Кремниевые фотоумножители серии C (модель MicroSC/FC) могут поставляться в различных корпусах - герметизированный металлический корпус TO18, керамический корпус Х13, в котором кристалл монтируется на керамическую подложку и покрывается прозрачной эпоксидной смолой для применений, требующих склейки детектора со сцинтиллятором, а также дешевый SMT корпус, предназначенный для автоматизированного поверхностного монтажа.
Кремниевые фотоумножители серии C (модель MicroSC/FC) характеризуются высоким коэффициентом усиления и квантовой эффективностью сравнимой с характеристиками традиционных фотоэлектронных умножителей, а также обладают дополнительными преимуществами в виде компактных размеров, нечувствительности к воздействию магнитных полей, работой от низкого напряжения, механической прочностью и невосприимчивостью к внешней засветке.
Особенности:
- размер активной области 1х1 мм2, 3х3 мм2, 6х6 мм2;
- размер микроячейки 10 мкм, 20 мкм, 35 мкм, 50 мкм;
- спектральный диапазон от 300 нм до 800 нм;
- пиковая длина волны 420 нм;
- эффективность регистрации фотонов до 47% при 420 нм (в зависимости от модели, подаваемого напряжения смещения (включая эффект cross-talk и afterpulsing));
- сверхнизкая типовая скорость темнового счета 30 кГц/мм2;
- высокое значение отношения сигнал/шум по сравнению со стандартными лавинными фотодиодами;
- коэффициент усиления (106);
- быстродействующий выход со временем нарастания 300 пс и шириной импульса 600 пс;
- низкое напряжение смещения – 24.5 В;
- металлический корпус TO18, керамический корпус X13, корпус SMT для поверхностного монтажа.
Параметры кремниевых фотоумножителей серии C (модель MicroSC/FC):
|
Параметр |
Серия 10000 |
Серия 30000 |
Серия 60000 | |||
|
10035 |
30035 |
30050 |
60035 | |||
|
Типовое напряжение пробоя (Vbr) |
24.65 ± 0.25 В | |||||
|
Диапазон напряжения смещения (выше Vbr) |
1-5 В | |||||
|
Спектральный диапазон |
300-800 нм | |||||
|
Пиковая длина волны |
420 нм | |||||
|
Квантовая эффективность |
при Vbr +2.5 В |
31% |
31% |
35% |
31% | |
|
при Vbr +5 В |
41% |
41% |
47% |
41% | ||
|
Коэффициент усиления |
3*106 |
3*106 |
6*106 |
3*106 | ||
|
Темновой ток |
Типовой |
15 нА |
154 нА |
319 нА |
618 нА | |
|
Максимальный |
49 нА |
443 нА |
914 нА |
1749 нА | ||
|
Скорость темнового счета |
Типовая |
30 кГц |
300 кГц |
300 кГц |
1200 кГц | |
|
Максимальная |
96 кГц |
860 кГц |
860 кГц |
3400 кГц | ||
|
Время нарастания импульса |
0.3 нс |
0.6 нс |
0.6 нс |
1 нс | ||
|
Ширина импульса |
0.6 нс |
1.5 нс |
1.5 нс |
3.2 нс | ||
|
Время восстановления микроячейки |
180 нс |
180 нс |
350 нс |
210 нс | ||
|
Температурная зависимость напряжения пробоя |
21.5 мВ/0C | |||||
|
Эффект cross-talk |
7% |
7% |
10% |
7% | ||
Общие параметры кремниевых фотоумножителей серии C (модель MicroSC/FC):
|
Параметр |
Серия 10000 |
Серия 30000 |
Серия 60000 | |||||
|
10010 |
10020 |
10035 |
10050 |
30020 |
30035 |
30050 |
60035 | |
|
Активная область |
1х1 мм2 |
3х3 мм2 |
6х6 мм2 | |||||
|
Число микроячеек |
2880 |
1296 |
576 |
324 |
10998 |
4774 |
2668 |
18980 |
|
Коэффициент заполнения |
28% |
48% |
64% |
72% |
48% |
64% |
72% |
64% |
Информация для заказа кремниевых фотоумножителей серии C (модель MicroSC/FC):
|
Номер для заказа |
Размер микроячейки (общее число микроячеек) |
Размер активной области |
Тип используемого корпуса |
|
Серия 10000: | |||
|
MicroFC-10010-SMT |
10 мкм (2880 микроячеек) |
1х1 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-10010 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-10010 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFC-10010-X18 |
Детектор в металлическом корпусе TO18 (3 контакта) | ||
|
MicroFC-10020-SMT |
20 мкм (1296 микроячеек) |
1х1 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-10020 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-10020 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFC-10020-X18 |
Детектор в металлическом корпусе TO18 (3 контакта) | ||
|
MicroFC-10035-SMT |
35 мкм (576 микроячеек) |
1х1 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-10035 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-10035 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFC-10035-X18 |
Детектор в металлическом корпусе TO18 (3 контакта) | ||
|
MicroSC-10035-X13* |
Детектор в керамическом корпусе X13 (2 контакта) | ||
|
MicroFC-10050-SMT |
50 мкм (324 микроячейки) |
1х1 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-10050 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-10050 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFC-10050-X18 |
|
|
Детектор в металлическом корпусе TO18 (3 контакта) |
|
Серия 30000: | |||
|
MicroFC-30020-SMT |
20 мкм (10988 микроячеек) |
3х3 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-30020 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-30020 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroFC-30035-SMT |
35 мкм (4774 микроячеек) |
3х3 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-30035 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-30035 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
MicroSC-30035-X13* |
Детектор в керамическом корпусе X13 (2 контакта) | ||
|
MicroFC-30050-SMT |
50 мкм (2668 микроячеек) |
3х3 мм2 |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) |
|
MicroFC-SMA-30050 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-30050 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
|
Серия 60000: |
|
|
|
|
MicroSC-60035-X13* |
35 мкм (18 980 микроячеек) |
6х6 мм2 |
Детектор в керамическом корпусе X13 (2 контакта) |
|
MicroFC-60035-SMT |
Детектор в корпусе SMT для поверхностного монтажа (4 контакта) | ||
|
MicroFC-SMA-60035 |
Детектор в SMT корпусе установленный на плату с SMA разъемами для питания и снятия сигнала | ||
|
MicroFC-SMTPA-60035 |
Детектор в SMT корпусе установленный на плату со штырьковыми контактами для внешнего питания | ||
* Примечание: Модель MicroSC имеет только 2 контакта – анод и катод, поэтому отсутствует быстрый выход.
