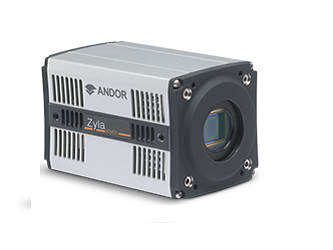

Камера Zyla 5.5 с научным КМОП обладает высокой скоростью передачи данных, высокой чувствительностью, легким и компактным корпусом и системой термоэлектрического охлаждения. Представленная камера поддерживает постоянной частоту кадров на уровне 100 к/с при использовании интерфейса Camera Link, скорость передачи данных может быть больше при использовании ROI (Функция позволяет настроить области на изображении, запись которых постоянно ведется с разным разрешением). При использовании интерфейса USB 3.0 скорость передачи данных составляет 40 к/с, а шум считывания - 1.2 e-. Данная камера идеально подходит для микроскопии, физических исследований и OEM применений.
Библиотека Andor GPU Express позволяет упростить и оптимизировать передачу данных от камеры на CUDA NVidia GPU для ускоренной графической обработки в процессе съемки.
Технические параметры sCMOS камеры Zyla 5.5:
|
Параметр |
Значение | |
|
Тип сенсора |
Научный КМОП с фронтальным освещением | |
|
Разрешение сенсора |
2560 x 2160 (5.5 мегапикселей) | |
|
Размер сенсора |
16.6 x 14.0 мм (диагональ: 21.8 мм) | |
|
Скорость считывания пикселей (МГц) |
560 (280 МГц x 2 половины сенсора)
| |
|
Шум считывания (e-)
|
Скользящий затвор
|
Кадровый затвор 2.4
|
|
Максимальный динамический диапазон |
25,000:1 | |
|
Уровень темнового тока, (e-/пикс. /с. при минимальной температуре |
0.14 | |
|
Режим оцифровки данных |
12 бит и 16 бит | |
|
Максимум квантовой эффективности |
60% | |
|
Неоднородность отклика |
< 0.5% | |
|
Затворы |
Скользящий и кадровый | |
|
Заданные области ROI |
2048 x 2048, 1920 x 1080, 1392 x 1040, 512 x 512, 128 x 128 | |
|
Максимальная кадровая частота |
40 к/с (полный кадр) - USB 3.0 интерфейс
| |
|
Емкость пикселя (e-) |
30,000 | |
|
Интерфейс |
USB 3.0, Camera Link | |
Основные характеристики и преимущества sCMOS камер серии Zyla 5.5:
|
Характеристика |
Описание |
|
Шум считывания: 1.2 e- |
Предел чувствительности ниже, чем в CCD камерах |
|
Термоэлектрическое охлаждение до 0° C при температуре окр. среды 35 °C |
Идеально для интеграции в OEM системы |
|
Разрешение сенсора: 5.5 мегапикселей, размер пикселя: 6.5 мкм |
Невероятно высокое разрешение при широком поле обзоре (до 22 мм в диагонали); идеально для микроскопии клеток и астрономии. |
|
Кадровый и скользящий затворы |
Настройка параметров экспозиции и скорости считывания данных. |
|
Суб-микросекундный межкадровый интервал |
При работе с кадровым затвором межкадровый интервал может составлять до 100 нс (идеально для цифровой трассерной визуализации потоков) |
|
12-битный и 16-битный режимы |
12-битный режим: файлы небольшого размера с высокой скоростью передачи кадров через USB 3.0 |
|
Сдвоенный усилитель |
Позволяет одновременно получить максимальную глубину потенциальной ямы и низкий уровень шумов, обеспечивая расширенный динамический диапазон сенсора до 25, 000:1. |
|
Библиотека GPU Express |
Позволяет упростить и оптимизировать передачу данных с камеры на Графический процессор (GPU) для ускоренной графической обработки в процессе съемки. |
|
Высокая частота кадров |
100 к/с (полный кадр) - Camera Link интерфейс. 40 к/с (полный кадр) USB 3.0 интерфейс. Большие скорости достигаются при использовании ROI*. |
|
Низкий уровень темнового тока: 0.14 e/пикс. /с |
Поддержание низкого уровня шума при любой выдержке |
|
Аппаратная синхронизация (ПЛИС) |
Точность синхронизации: 25 нс. |
|
Динамический контроль смещения темнового уровня |
Важно для точности количественных параметров в разных областях изображения и между снимками одной серии. |
|
Фильтр паразитных шумов |
ПЛИС фильтр: обработка данных в режиме реального времени |
|
Одно входное окно |
Одно входное окно с двойным просветляющим покрытием обеспечивает максимальную пропускную способность фотонов. |
|
Технология iCam |
Быстрое переключение времени экспозиции обеспечивает высокое качество съемки. |
|
Универсальный триггерный режим и порты ввода/вывода |
Взаимодействие и синхронизация с любыми устройствами. |
|
Компактные размеры, легкий вес |
Идеально подходит для интеграции в систему, где размеры доступного пространства ограничены. Идеально подходит для OEM применений. |
