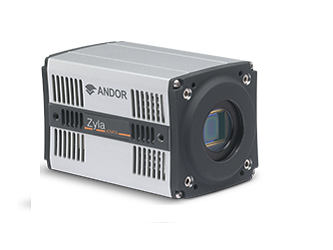

Камера Zyla 4.2 PLUS оснащена новейшим sCMOS сенсором с квантовой эффективностью 82% и USB 3.0 интерфейсом с большой скоростью передачи данных. Высокое значение квантовой эффективности достигается за счет использования схемы с 4 транзисторами, благодаря которой увеличивается число регистрируемых фотонов. Камера обладает высокими значениями квантовой эффективности в широком спектральном диапазоне (видимый/ближний ИК). Линейность отклика матрицы составляет 99.8 %, что обеспечивает максимальную точность измерений во всем динамическом диапазоне. Zyla 4.2 PLUS идеально для таких задач как микроскопия сверхвысокого разрешения, TIRF-микроскопия, сканирующая конфокальная микроскопия, микроскопия плоскостного освещения и т.д.
Библиотека Andor GPU Express позволяет упростить и оптимизировать передачу данных от камеры на CUDA NVidia GPU для ускоренной графической обработки в процессе съемки.
Основные особенности:
- квантовая эффективность: 82%
- разрешение 4.2 мегапикселя
- Частота кадров: 53 к/с (USB 3.0), 100 к/с (Camera Link)
- Линейность отклика: 99.8%
- Библиотека GPU Express
- Технология LightScan PLUS
Технические параметры sCMOS камеры Zyla 4.2 PLUS:
|
Параметр |
Значение |
|
Тип сенсора |
Научный КМОП с фронтальным освещением |
|
Разрешение сенсора |
2048 x 2048 (4.2 мегапикселя) |
|
Размер сенсора |
13.3 x 13.3 мм (диагональ: 18.8 мм) |
|
Размер сенсора |
6.5 мкм |
|
Скорость считывания пикселей (МГц) |
540 (270 МГц x 2 половины сенсора)
|
|
Шум считывания (e-)
|
|
|
Максимальный динамический диапазон |
33,000:1 |
|
Линейность отклика |
99.8% |
|
Уровень темнового тока, (e-/пикс. /с.) при минимальной температуре |
0.14 |
|
Режим оцифровки данных |
12 бит (высокая скорость передачи данных) и 16 бит (полный динамический диапазон) |
|

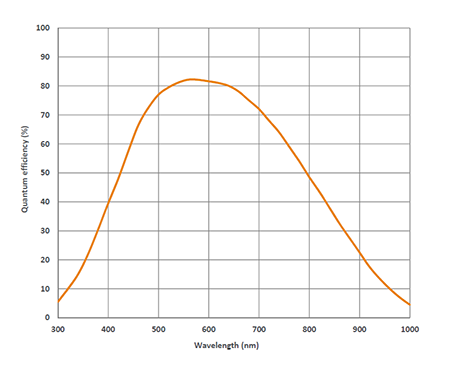

Максимум квантовой эффективности |
82% |
|
Неоднородность отклика |
< 0.1% |
|
Затвор |
Скользящий |
|
Заданные области ROI |
1920 x 1080, 1392 x 1040, 512 x 512, 128 x 128 |
|
Максимальная кадровая частота |
53 к/с (полный кадр) - USB 3.0 интерфейс
|
|
Емкость пикселя (e-) |
30,000 |
|
Интерфейс |
USB 3.0, Camera Link |
Основные характеристики и преимущества sCMOS камер серии Zyla 4.2 PLUS:
|
Характеристика |
Описание |
|
Квантовая эффективность более 80% |
Самая высокая квантовая эффективность в широком диапазоне среди научных КМОП. Возможность использования более коротких выдержек, более высокой частоты кадров. |
|
Термоэлектрическое охлаждение до 0° C при температуре окр. среды 27 °C |
Идеальный вариант для интеграции в OEM системы |
|
Разрешение сенсора: 4.2 мегапикселей, размер пикселя: 6.5 мкм |
Высокое разрешение при широком поле обзоре (до 18.8 мм в диагонали); идеально для микроскопии клеток и астрономии. |
|
Технология LightScan PLUS |
Позволяет управлять механизмом скользящего затвора, синхронизация камеры, уменьшить время между сканами (Сканирующая микроскопия) |
|
12-битный и 16-битный режимы |
12-битный режим: файлы небольшого размера с высокой скоростью передачи кадров через USB 3.0 |
|
Сдвоенный усилитель |
Позволяет одновременно получить максимальную глубину потенциальной ямы и низкий уровень шумов, обеспечивая расширенный динамический диапазон сенсора до 33, 000:1. |
|
Библиотека GPU Express |
Позволяет упростить и оптимизировать передачу данных с камеры на Графический процессор (GPU) для ускоренной графической обработки в процессе съемки. |
|
Высокая частота кадров |
100 к/с (полный кадр) - Camera Link интерфейс. 53 к/с (полный кадр) USB 3.0 интерфейс. |
|
Шум считывания: 0.9 e- |
Самый низкий уровень шума среди научных КМОП матриц. Уровень шума намного ниже, чем в любой ПЗС камере. |
|
Аппаратная синхронизация (ПЛИС) |
Точность синхронизации: 25 нс. |
|
Динамический контроль смещения темнового уровня |
Важно для точности количественных параметров в разных областях изображения и между снимками одной серии. |
|
Низкий уровень вибраций от вентилятора системы охлаждения |
Разработана для измерений чувствительных к малым вибрациям (например, микроскопия сверхвысокого разрешения) |
|
Водное охлаждение |
Zyla 5.5 и Zyla 4.2 могут работать с системой водного охлаждения, подходит для задач, требующих полного отсутствия вибраций. Охлаждение до -10°C, снижение уровня темнового тока. |
|
Компактные размеры, легкий вес |
Идеально подходит для интеграции в систему, где размеры доступного пространства ограничены. Идеально подходит для OEM применений. |
