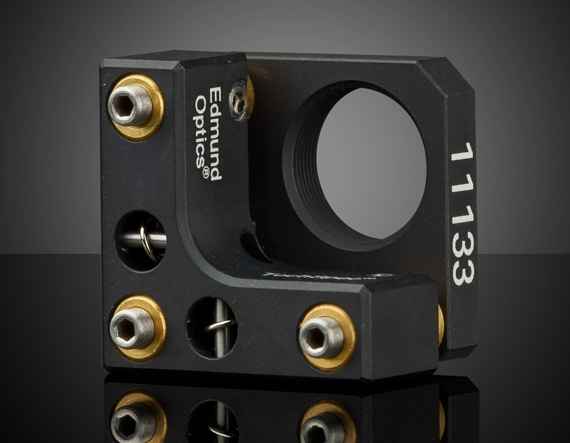

Поставщик
|
Edmund Optics |
|
Артикул
|
11-133 |
|
Типы изделий
|
держатели |
|
Тип держателя
|
кинематический |
|
Функция
|
Kinematic (Tip-Tilt) |
|
Тип
|
Tube Mount |
|
Размер апертуры
|
M12 x 0.5 |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Угол точного наклона (°)
|
±5 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Совместимый стержень
|
M4 x 0.7 |
|
Тип резьбы
|
S-Mount |
|
Количество регулировочных винтов
|
3 |
|
Монтажная резьба
|
M4 |
|
Точность наведения (мрад)
|
1.3 |
|
Шаг регулировочного винта (мм)
|
0.20 |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
7.0 |
|
Толщина (мм)
|
19.60 |
|
Ход (мм)
|
Z-Axis: 6 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание семейства продуктов
- Разрешить кинематическую регулировку компонентов C-, S- и T-образного крепления
- Доступны адаптеры для горизонтальной установки
- Съемные поворотные ручки для доступа к шестигранному ключу
Кинематические крепления TECHSPEC® C, S и T-Mount оснащены высокоточными регулировочными винтами в двух- или трехвинтовой версии для управления наклоном и наклоном. Три варианта винтов позволяют осуществлять дополнительное перемещение по оптической оси (ось Z). Кинематические крепления C-Mount имеют внутреннюю резьбу 1"-32 TPI для крепления компонентов C-Mount; кинематические крепления S-Mount имеют резьбу M12 x 0,5 для крепления компонентов S-Mount; кинематические крепления T-Mount имеют резьбу M42 x 0,75. для крепления компонентов T-Mount.Все три крепления используют точную регулировку, 100+ TPI, винты для обеспечения угла наклона ±5°, а высококачественная конструкция и материалы обеспечивают качество и воспроизводимость.Вставки из нержавеющей стали используются для контакта всех регулировочных винтов поверхности и специально разработанная демпфирующая смазка обеспечивают плавное движение Ручки регулировки съемные для шестигранного ключа или моторизованной регулировки (размер ключа 2 мм) Кинематические крепления TECHSPEC® C, S и T-Mount предназначены для соединения с нашими оптическими стойками TECHSPEC®. Для типов C-Mount и T-Mount, когда переходник с наружной резьбой снимается со стойки, имеется резьбовое отверстие M4 или 8-32 для установки винта для установки на стойке из крепления. для монтажа доступно отверстие M4.
Примечание. Входящие в комплект крепежные комплекты содержат соответствующие крепежные винты и шестигранные ключи для регулировки. Аксессуары для оптических креплений TECHSPEC® позволяют легко интегрировать кинематические крепления TECHSPEC® C, S и T в различные приложения.
