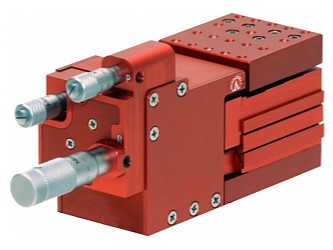

RYP3000 – серия высокоточных ручных трехосевых систем вращения. Отличается превосходным разрешением, простотой использования. Позиционер основан на изгибе, не имеет подшипников. Каждая ось вращения обеспечивает ход 3 градуса. Запатентованная технология Ratio Drive обеспечивает высокое разрешение roll 0.2 арксек, yaw и pitch 0.4 арксек.
Особенности:- Совмещенный центр вращения; - Превосходное разрешение; - Компактная конструкция; - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям; - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования; - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания; - Вращение без угловых погрешностей. |
Применения:- Стыковка волокон друг с другом; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед.измерения | ||
|
Перемещение | ||||
|
Перемещение актюатора |
Перемещение платформы | |||
|
Ось вращения (roll) |
±1.5 град |
±1.5 град | ||
|
Вертикальная ось (yaw) |
±1.5 град |
±1.5 град | ||
|
Горизонтальная ось (pitch) |
±1.5 град |
±1.5 град | ||
|
Разрешение | ||||
|
Разрешение |
Перемещение | |||
|
Ось вращения (roll) |
0.1 аксек |
10 арксек | ||
|
Вертикальная ось (yaw) |
0.2 арксек |
30 арксек | ||
|
Горизонтальная ось (pitch) |
0.2 арксек |
30 арксек | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Ось вращения (roll) |
Одинарный |
Вращательное |
35 (макс.) |
мкм |
|
Вертикальная ось (yaw) |
Двойной |
Вращательное |
- | |
|
Горизонтальная ось (pitch) |
Двойной |
Вращательное |
- | |
|
Линейная жесткость | ||||
|
Z |
270 |
кН/м | ||
|
Y |
120 |
кН/м | ||
|
X |
60 |
кН/м | ||
|
Жесткость при кручении | ||||
|
Z-roll |
80 |
Нм/рад | ||
|
Y-yaw |
120 |
Нм/рад | ||
|
X-pitch |
150 |
Нм/рад | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
600 |
г | ||
|
Размер |
114.3 х 44.5 х 68.6 |
мм | ||
Модели:
|
Модель |
Описание |
|
P3R-MMM-SI |
Ручной трехосевой транслятор для микропозиционирования. Метрическая система. |
|
P3R-MMM-I |
Ручной трехосевой транслятор для микропозиционирования. Дюймовая система. |
|
Поставщик
|
Luminos |
