Поставщик
|
Luminos |
|
Типы изделий
|
ручные позиционеры |
|
Тип товара
|
Системы позиционирования |
|
Смещение
|
12.7 мм |
|
Количество осей
|
шестиосевые |
|
Комплектующие систем
|
трансляторы |
|
Тип управления
|
ручные |
|
Комплектующие позиционеров
|
линейные трансляторы |

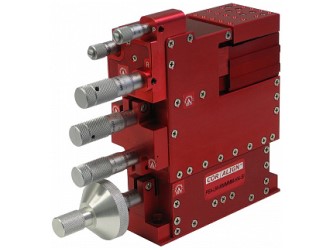

I6005 XYZ/RYP – серия высокоточных ручных шестиосевых трансляторов с перемещением по оси Z 12.7 мм и двойным изгибом, обеспечивающим плавное линейное перемещение с высокой точностью.
Позиционеры используют запатентованную технологию 5х Ratio Drive и обеспечивают люфт всего 100 нм с разрешением 5 нм. Благодаря этому достигаются точные перемещения волокна. I6005 чрезвычайно нечувствительны к вибрациям и температурам. При использовании в лаборатории без оптического стола колебания температуры приводят к изменению всего на 0.03 дБ при выравнивании одномодового волокна в течение месяца.
Особенности:- Запатентованная система 5x Ratio Drive обеспечивает превосходное разрешение 100 нм по оси XY; - Совмещенный центр вращения; - Компактная конструкция; - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям; - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования; - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания; - Запатентованный двойной линейный изгиб оси Z обеспечивает прямой ход без трения; - Вращение без угловых погрешностей. |
Применения:- Стыковка волокон друг с другом; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | ||
|
Перемещение | ||||
|
Перемещение актюатора |
Перемещение платформы | |||
|
Z |
12.7 |
12.7 |
мм | |
|
Y |
2.5 |
2.5 |
мм | |
|
X |
2.5 |
2.5 |
мм | |
|
Ось вращения (roll) |
±1.5 град |
±1.5 град | ||
|
Вертикальная ось (yaw) |
±1.5 град |
±1.5 град | ||
|
Горизонтальная ось (pitch) |
±1.5 град |
±1.5 град | ||
|
Разрешение | ||||
|
Разрешение |
Перемещение | |||
|
Z |
50 нм |
10 мкм/0.001" | ||
|
Y |
50 нм |
5 мкм (0.002") | ||
|
X |
50 нм |
5 мкм (0.002") | ||
|
Ось вращения (roll) |
0.1 аксек |
10 арксек | ||
|
Вертикальная ось (yaw) |
0.2 арксек |
30 арксек | ||
|
Горизонтальная ось (pitch) |
0.2 арксек |
30 арксек | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Z |
Двойной |
Прямое |
- | |
|
Y |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
X |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
Ось вращения (roll) |
Одинарный |
Вращательное |
35 (макс.) |
мкм |
|
Вертикальная ось (yaw) |
Двойной |
Вращательное |
- | |
|
Горизонтальная ось (pitch) |
Двойной |
Вращательное |
- | |
|
Линейная жесткость | ||||
|
Z |
130 |
кН/м | ||
|
Y |
95 |
кН/м | ||
|
X |
40 |
кН/м | ||
|
Жесткость при кручении | ||||
|
Z-roll |
75 |
Нм/рад | ||
|
Y-yaw |
100 |
Нм/рад | ||
|
X-pitch |
130 |
Нм/рад | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
1.5 |
кг | ||
|
Размер |
147 х 44.5 х 131.8 |
мм | ||
