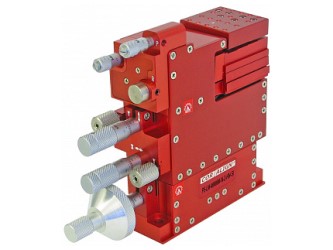

I5000 XYZ/RYP – серия высокоточных ручных пятиосевых трансляторов с перемещением по оси Z 12.7 мм и двойным изгибом, обеспечивающим плавное линейное перемещение с высокой точностью.
Позиционеры используют запатентованную технологию 25х Ratio Drive и обеспечивают люфт всего 20 нм с разрешением 1 нм. Благодаря этому достигаются точные перемещения волокна. I5000 чрезвычайно нечувствительны к вибрациям и температурам. При использовании в лаборатории без оптического стола колебания температуры приводят к изменению всего на 0.03 дБ при выравнивании одномодового волокна в течение месяца.
Особенности:- Запатентованная система 25x Ratio Drive обеспечивает превосходное разрешение 20 нм по оси XY; - Совмещенный центр вращения; - Компактная конструкция; - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям; - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования; - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания; - Запатентованный двойной линейный изгиб оси Z обеспечивает прямой ход без трения; - Вращение без угловых погрешностей. |
Применения:- Стыковка волокон друг с другом; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед.измерения | ||
|
Перемещение | ||||
|
Перемещение актюатора |
Перемещение платформы | |||
|
Z |
12.7 |
12.7 |
мм | |
|
Y |
0.5 |
2.5 |
мм | |
|
X |
0.5 |
2.5 |
мм | |
|
Вертикальная ось (yaw) |
±1.5 град |
±1.5 град | ||
|
Горизонтальная ось (pitch) |
±1.5 град |
±1.5 град | ||
|
Разрешение | ||||
|
Разрешение |
Перемещение | |||
|
Z |
50 нм |
10 мкм/0.001" | ||
|
Y |
10 нм |
1 мкм | ||
|
X |
10 нм |
1 мкм | ||
|
Вертикальная ось (yaw) |
0.2 арксек |
30 арксек | ||
|
Горизонтальная ось (pitch) |
0.2 арксек |
30 арксек | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Z |
Двойной |
Прямое |
- | |
|
Y |
Одинарный |
25x Ratio Drive |
30 (макс.) |
мкм |
|
X |
Одинарный |
25x Ratio Drive |
30 (макс.) |
мкм |
|
Вертикальная ось (yaw) |
Двойной |
Вращательное |
- | |
|
Горизонтальная ось (pitch) |
Двойной |
Вращательное |
- | |
|
Линейная жесткость | ||||
|
Z |
140 |
кН/м | ||
|
Y |
110 |
кН/м | ||
|
X |
40 |
кН/м | ||
|
Жесткость при кручении | ||||
|
Z-roll |
150 |
Нм/рад | ||
|
Y-yaw |
100 |
Нм/рад | ||
|
X-pitch |
130 |
Нм/рад | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
1.5 |
кг | ||
|
Размер |
147 х 44.5 х 131.8 |
мм | ||
|
Поставщик
|
Luminos |
