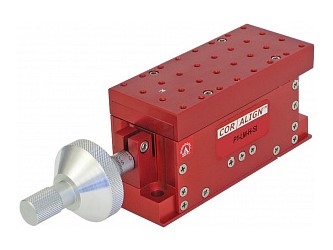

I1000 Z – серия одноосевых позиционеров с перемещением 12.7 мм и двойным изгибом, обеспечивающим плавное линейное перемещение с высокой точностью.
Платформа позиционеров серии I1000 способна выдерживать нагрузку до 1 кг. Большой ход 12.7 миллиметра (1/2 дюйма) делает I1000 подходящим для задач, требующих грубое позиционирование волокна или волоконно-оптических компонентов. Конструкция с двойным изгибом обеспечивает высокую линейность и устраняет необходимость компенсации искривления, связанного с конструкциями с одним изгибом. Кроме того, конструкция с изгибом, по существу, не имеет трения и лишена ограничений стандартных позиционеров с роликовыми подшипниками. Внутреннее демпфирование делает I1000 нечувствительным к вибрации, что позволяет использовать его на обычной оптической скамье без оптического стола.
Особенности:- Демпфированный дизайн без трения; - Двойной изгиб без погрешностей дуги; - Внутреннее вязкое демпфирование; - Нулевой люфт; - Шаговый двигатель с производительностью 0.1 мкм/шаг. |
Применения:- Стыковка волокон друг с другом; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед.измерения |
||
|
Перемещение |
||||
|
Перемещение актуатора |
Перемещение платформы |
|||
|
Z |
12.7 |
12.7 |
мм |
|
|
Разрешение |
||||
|
Разрешение |
Движение |
|||
|
Z |
50 нм |
10 мкм / 0.001" |
||
|
Конфигурация и погрешность |
||||
|
Тип изгиба |
Тип движения |
Погрешность |
||
|
Z |
Двойной |
Прямое |
- |
|
|
Линейная жесткость |
||||
|
Z |
8500 |
кН/м |
||
|
Y |
12000 |
кН/м |
||
|
X |
4500 |
кН/м |
||
|
Максимальная нагрузка |
||||
|
Статичная |
1 |
кг |
||
|
Мгновенная |
4.5 |
кг |
||
|
Физические параметры |
||||
|
Материал |
Алюминий |
|||
|
Вес |
600 |
г |
||
|
Размер |
114.3 х 44.5 х 53.3 |
мм |
||
Модели:
|
Модель |
Управление по оси фокуса (X) |
Ось крепления |
|
P1A-MM-H-SI |
Микрометрический винт |
Горизонтальная |
|
P1A-M-H-SI |
Микрометрический винт дюймового стандарта |
Горизонтальная |
|
P1A-LM-H-SI |
Микрометрический винт с большим радиусом |
Горизонтальная |
|
P1A-L-H-SI |
Микрометрический винт дюймового стандарта с большим радиусом |
Горизонтальная |
|
P1A-D-H-SI |
Дифференциальный микрометрический винт |
Горизонтальная |
|
P1A-b-H-SI |
Шаговый двигатель, разрешение 0.2 мкм, встроенный контроллер с интерфейсом RS-232 |
Горизонтальная |
|
P1A-A-H-SI |
Шаговый двигатель, разрешение 0.1 мкм, встроенный контроллер с интерфейсом RS-232 |
Горизонтальная |
|
P1A-MM-V-SI |
Микрометрический винт |
Вертикальная |
|
P1A-M-V-SI |
Микрометрический винт дюймового стандарта |
Вертикальная |
|
P1A-LM-V-SI |
Микрометрический винт с большим радиусом |
Вертикальная |
|
P1A-L-V-SI |
Микрометрический винт дюймового стандарта с большим радиусом |
Вертикальная |
|
P1A-D-V-SI |
Дифференциальный микрометрический винт |
Вертикальная |
|
P1A-b-V-SI |
Шаговый двигатель, разрешение 0.2 мкм, встроенный контроллер с интерфейсом RS-232 |
Вертикальная |
|
P1A-A-V-SI |
Шаговый двигатель, разрешение 0.1 мкм, встроенный контроллер с интерфейсом RS-232 |
Вертикальная |
|
Поставщик
|
Luminos |
