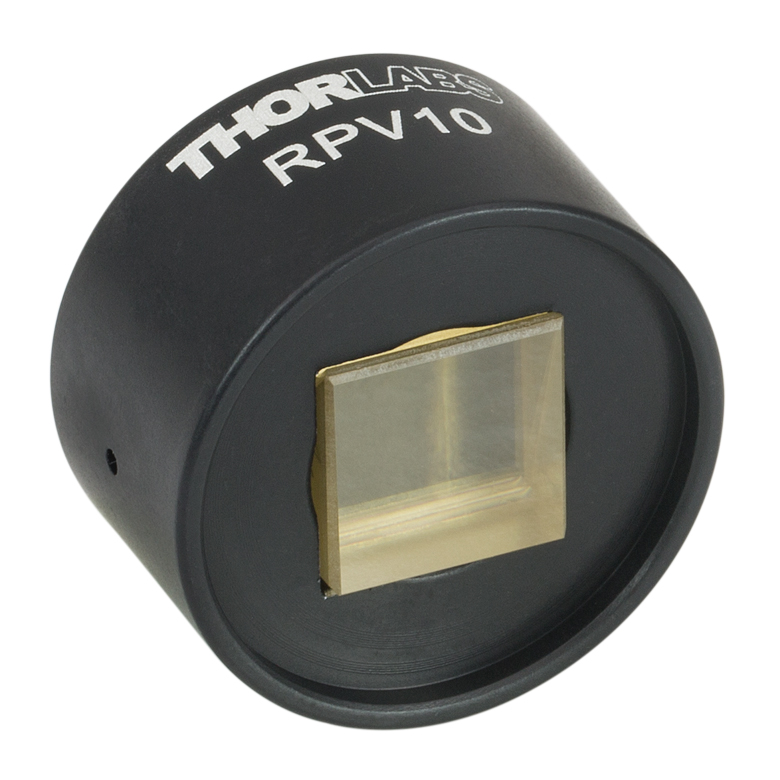

RPV10 — это призма Рошона на основе двупреломляющего кристалла YVO4 (ортованадат иттрия), предназначенная для высококачественного разделения линейно поляризованного излучения на два взаимно ортогонально поляризованных пучка. В классической схеме Рошона один луч (обычный) проходит через призму практически без отклонения, в то время как extraordinary-пучок отклоняется на фиксированный угол. Для данной модели угол разведения пучков составляет 10,6°, что обеспечивает стабильное и воспроизводимое пространственное разделение поляризационных компонент без необходимости сложной юстировки.
Благодаря использованию кристалла YVO4 с высокой двупреломленностью призма даёт хорошее разделение по поляризации при компактных габаритах. Такой элемент часто используют как поляризующий делитель пучка в лазерных и измерительных системах: он позволяет выделять определённую поляризацию, формировать опорный и измерительный каналы, организовывать ветвление тракта или управлять уровнем сигнала в зависимости от ориентации входной поляризации. В отличие от обычных поляризаторов, призма Рошона даёт два рабочих пучка, оба из которых могут использоваться в схеме — это удобно для построения симметричных или дифференциальных измерительных каналов.
RPV10 широко применяется в лабораторной и прикладной оптике: в поляриметрии, при калибровке поляризационных состояний, в спектроскопии, лазерной диагностике, системах стабилизации мощности, а также в учебных стендах, где демонстрируются эффекты двупреломления и разделения поляризации. Она хорошо интегрируется в оптомеханические узлы на базе стандартных держателей призм и платформ, может использоваться как самостоятельный поляризационный модуль или в составе более сложных сборок вместе с волновыми пластинами, диафрагмами и детекторами. Фиксированный угол 10,6° упрощает проектирование схем: расстояние между пучками на нужной дистанции легко рассчитывается и повторяется от установки к установке.
Характеристики
- Артикул: RPV10
- Тип элемента: призма Рошона (поляризующий делитель пучка)
- Материал: двупреломляющий кристалл YVO4 (ортованадат иттрия)
- Функция: разделение линейно поляризованного излучения на два пучка с ортогональными поляризациями
- Угол разведения пучков: 10,6° (отклонение extraordinary-пучка относительно проходящего луча)
- Тип пучков: обычный (неотклонённый) и extraordinary (отклонённый) луч
- Оптические свойства материала: высокая двупреломляемость, низкие потери при прохождении, хорошая однородность кристалла
- Назначение: поляризационное разделение, поляриметрия, формирование опорного и измерительного канала
- Типовые области применения: лазерные лабораторные установки, измерительные и диагностические комплексы, спектроскопия, системы стабилизации и контроля мощности, учебные и демонстрационные стенды по поляризационной оптике
- Интеграция в систему: установка в держателях призм и на оптических платформах, совместное использование с волновыми пластинами, поляризаторами и фотодетекторами
- Преимущества: фиксированный и хорошо определённый угол разделения, компактность, использование обоих пучков в схеме, высокая стабильность поляризационных характеристик
