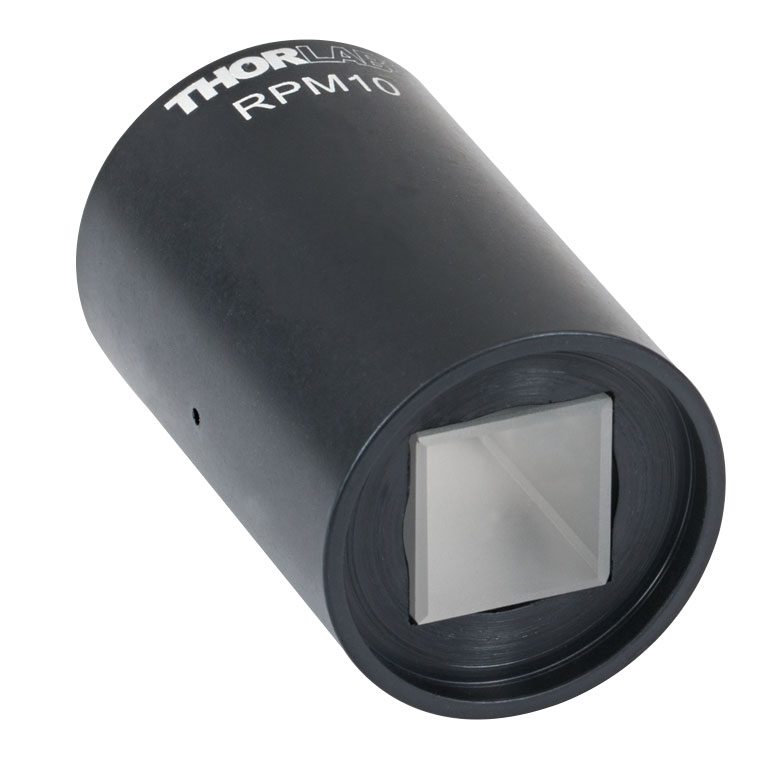

RPM10 — это призма Рошона, выполненная из двупреломляющего кристалла фторида магния (MgF2), специально разработанная для аккуратного и контролируемого разделения линейно поляризованного излучения на два луча с ортогональными состояниями поляризации. В классической конфигурации Рошона один луч (обычный) проходит через элемент практически без отклонения, а extraordinary-пучок отклоняется на небольшой фиксированный угол. Для данной модели угол разведения пучков составляет 1,5°, что даёт мягкое пространственное разделение поляризационных компонент без сильного разнесения трасс и позволяет компактно строить оптические схемы.
Выбор материала MgF2 делает эту призму особенно ценной для работы в широком спектральном диапазоне, включая ультрафиолетовую область, где многие другие материалы уже сильно ограничены по прозрачности. Фторид магния обладает хорошей двупреломляемостью, низким уровнем поглощения и высокой радиационной стойкостью, что позволяет использовать RPM10 в жёстких условиях эксплуатации, например, в УФ-спектроскопии, лазерной диагностике, системах контроля плазмы и газов, а также в научных установках, работающих в ближнем и глубоком УФ. Небольшой угол разведения 1,5° удобен там, где нужно разделить поляризации, но сохранить пучки геометрически близкими — это упрощает компоновку, уменьшает требования к габаритам оптической платы и облегчает согласование с последующими элементами тракта.
RPM10 используется как поляризующий делитель пучка: в зависимости от ориентации входной поляризации можно регулировать распределение мощности между обычным и extraordinary-лучами, формировать опорный и измерительный каналы, реализовывать дифференциальные схемы измерения или калибровать датчики по поляризации. В отличие от простых поляризаторов, призма Рошона даёт два полезных выхода, что повышает функциональность системы и позволяет строить более компактные и логичные по структуре оптические схемы. Элемент хорошо комбинируется с четвертьволновыми и половинными пластинами, диафрагмами, спектральными фильтрами и фотодетекторами, а также легко устанавливается в стандартные держатели призм и на оптические платформы. Призма востребована в исследовательских лабораториях, метрологических комплексах, лазерной и спектроскопической технике, а также в учебных стендах по поляризационной и УФ-оптике, где важно наглядно демонстрировать влияние двупреломления и разделения поляризации при небольшом угле разведения.
Характеристики
- Артикул: RPM10
- Тип элемента: призма Рошона (поляризующий делитель пучка)
- Материал: двупреломляющий кристалл MgF2 (фторид магния)
- Функция: разделение линейно поляризованного излучения на два пучка с взаимно ортогональными поляризациями
- Угол разведения пучков: 1,5° (отклонение extraordinary-пучка относительно почти неотклонённого обычного луча)
- Тип пучков: обычный (проходящий практически по оси) и extraordinary (с малым отклонением)
- Особенности материала: высокая прозрачность в широком диапазоне, включая УФ-область; хорошая двупреломляемость; низкие потери
- Назначение: поляризационное разделение, формирование опорного и измерительного каналов, дифференциальные и поляриметрические схемы
- Типовые области применения: УФ- и видимая спектроскопия, лазерная диагностика, поляриметрия, метрология, системы контроля и стабилизации мощности, научные и учебные установки по поляризационной и УФ-оптике
- Интеграция в систему: установка в держателях призм и на оптических платформах; работа совместно с волновыми пластинами, поляризаторами, фильтрами и фотодетекторами
- Преимущества: небольшой фиксированный угол разделения, компактность схемы, возможность использования обоих пучков, широкий спектральный диапазон за счёт материала MgF2, высокая стабильность поляризационных характеристик
