Описание

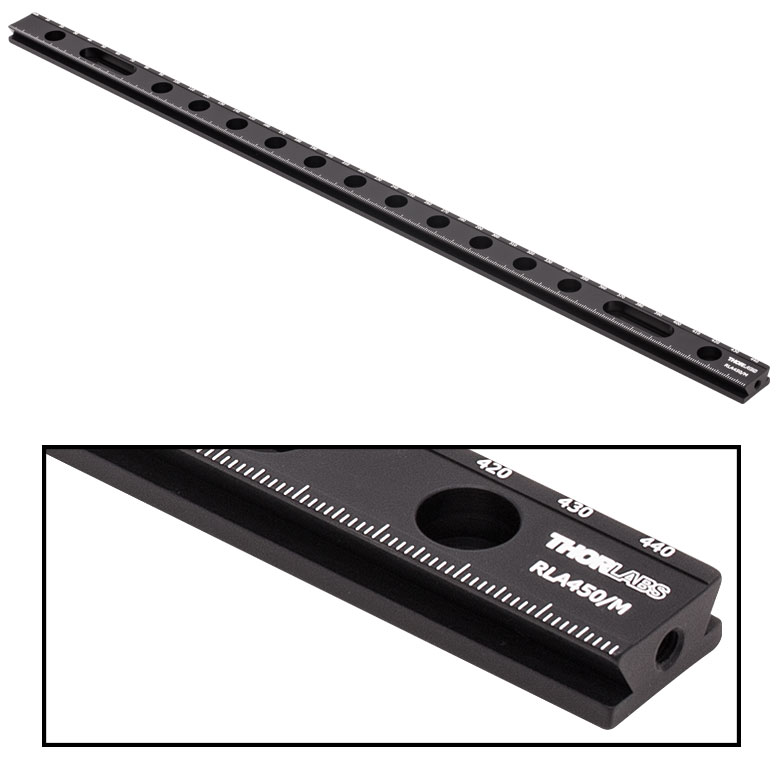

RLA450/M — компактный оптический рельс Thorlabs с креплением «ласточкин хвост» (dovetail), предназначенный для построения стабильных одномерных сборок. Производитель подчёркивает компактный профиль рельса (порядка 0,38" × 0,75") и наличие совместимых «снэп‑он» кареток, которые можно быстро ставить/снимать и перемещать вдоль оси.
Dovetail‑формат полезен там, где нужно длинное базирование при минимальной высоте и ширине: вы получаете жёсткую направляющую для оптики и при этом экономите место на столе. Это удобно в плотных оптических трактах, в приборных корпусах, а также в учебных установках, где компоненты часто переставляют.
Ключевой плюс именно системы «рельс + каретки» — модульность. Рельс задаёт геометрию и прямолинейность сборки, а каретки дают свободу компоновки: один и тот же рельс можно использовать под держатели, датчики, диафрагмы или малые узлы, меняя только каретки и оснастку сверху.
Если вам важна повторяемость, такой рельс проще поддерживать в чистоте и стабильности, чем набор отдельных стоек и оснований: меньше элементов — меньше накопленных ошибок в сборке.
Характеристики
- Артикул: RLA450/M.
- Наименование по номенклатуре: Оптический рельс, крепление типа "ласточкин хвост", длина: 450 мм, метрическая резьба.
- Производитель: Thorlabs.
- Исполнение /M: метрическая система крепежа/резьб (в отличие от дюймовой версии).
- Профиль: компактный dovetail‑рельс (низкий профиль по сравнению с 25/50/75‑мм конструкционными рельсами).
- Совместимость: каретки серии RC и аксессуары для RLA‑рельсов (snap‑on carriers).
- Крепёж на торцах/аксессуары: предусмотрены резьбовые интерфейсы под стандартную оптомеханику (зависит от версии).
Отрасли применения
- Оптические и лазерные стенды: построение линейных сборок и длинных баз для компонентов.
- Сборка прототипов приборов: быстрые, разборные узлы без фрезеровки базовой плиты.
- Измерительная техника и метрология: закрепление датчиков, оптики и оснастки с возможностью перенастройки.
- Образовательные лаборатории: демонстрационные установки с многократной сборкой/разборкой.
- Промышленная автоматизация: размещение оптических датчиков/модулей в линиях контроля.
- Системная интеграция (OEM): унификация крепежа и геометрии для серийной сборки.
