Компания SQS Fiber Optics разработала высокоточные волоконно-оптические коллиматоры с низким угловым смещением оптического пучка относительно геометрической оси коллиматора. Эти коллиматоры предназначены для минимизации вносимых потерь в сигнал, проходящий через воздушный зазор.
Линзы могут быть изготовлены в соответствии с требованиями заказчика. Стандартно все параметры моделируются в программном обеспечении ZEMAX.

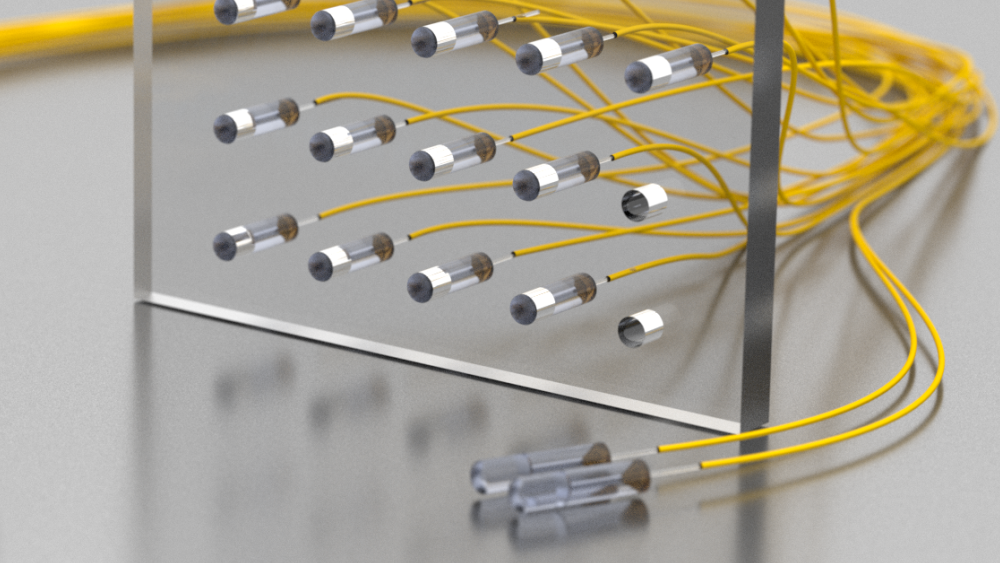

Эти коллиматоры могут быть склеены в двумерный массив с высокой точностью, поэтому все световые каналы параллельны. Тип волокна, рабочая длина волны, рабочее расстояние и другие параметры могут быть определены заказчиком.
Применения:
- Соединение свободного выхода с волокном;
- Сенсоры;
- Тестирование и проверка компонентов;
- Соединение волокна с детектором.
Технические характеристики коллиматоров:
| Параметр | Значение |
|
Рабочее расстояние [мм] |
От 1 до 250 |
|
Ширина перетяжки [мкм] |
Тип. 150 - 1000 |
|
Диапазон длин волн [нм] |
200 - 1600 |
|
Вносимые потери [дБ] |
<0.5 ** |
|
Обратные потери [дБ] |
> 55 |
|
Диаметр линзы [мм] |
1; 1.8; 2.5 * |
|
Угловое смещение [мрад] |
<2 (без корпуса) |
|
Просветляющее AR покрытие |
Исходя из требований заказчика, тип. R> 0.5% |
|
Тип волокна |
SM, MM or PM |
|
Тип линзы |
C-линза, линза GRIN |
|
Разъемы |
FC, SC, LC, E2000, ... (APC или PC) |
|
Корпус |
Капилляр из стекла или металла / без корпуса |
* Можно настроить
** Это значение действительно для данной длины волны, рабочего расстояния, просветляющего покрытия и т. д.

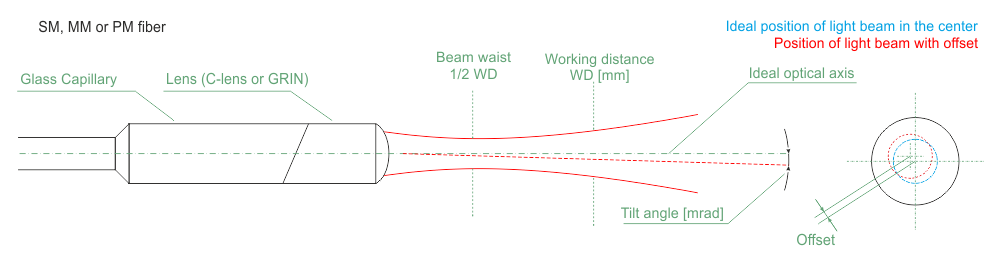

Функциональная схема

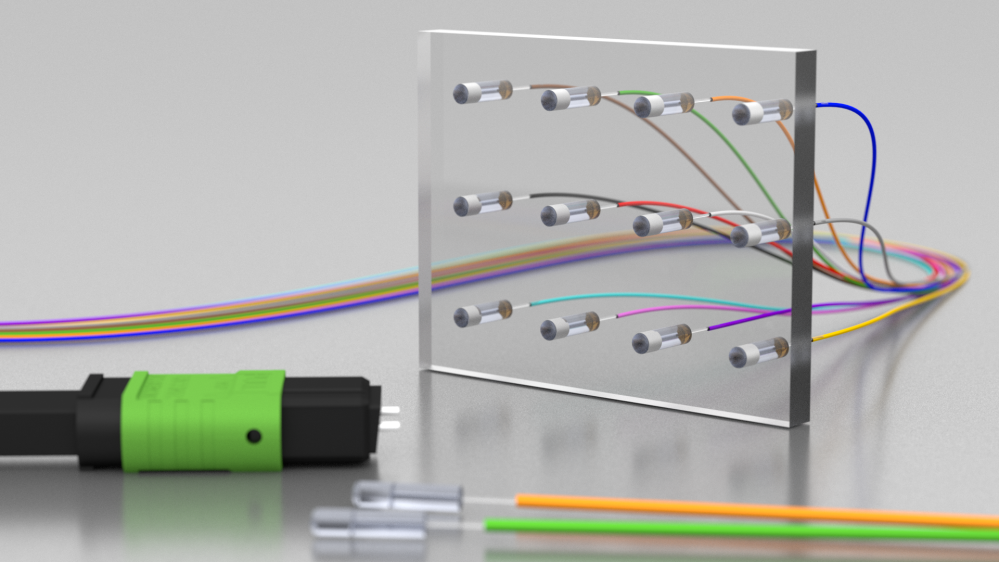

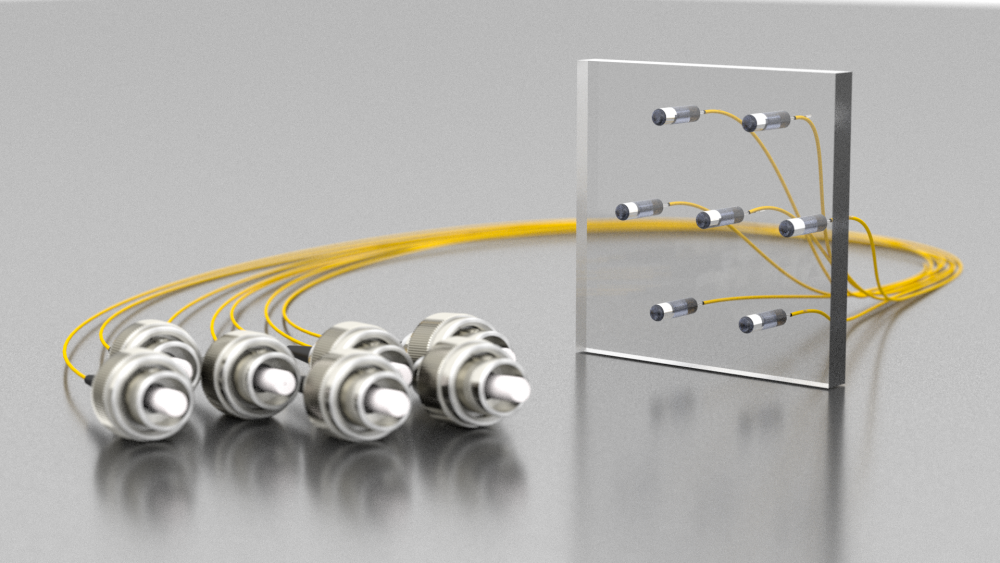

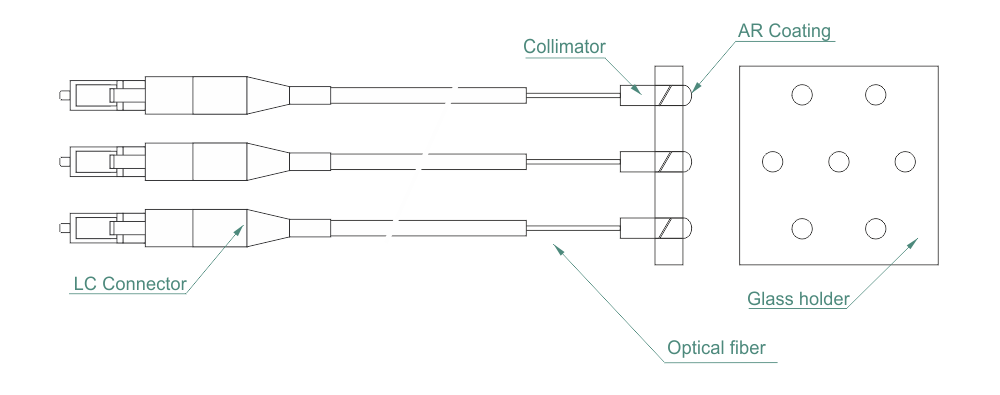

Параметры решетки:
| Параметр | Значение |
|
Количество каналов |
От 1 до 20* |
|
Схема коллиматора |
Тип. m x n, шестиугольный или другой |
|
Разъемы |
FC, LC, MTP® |
 |  |  |
