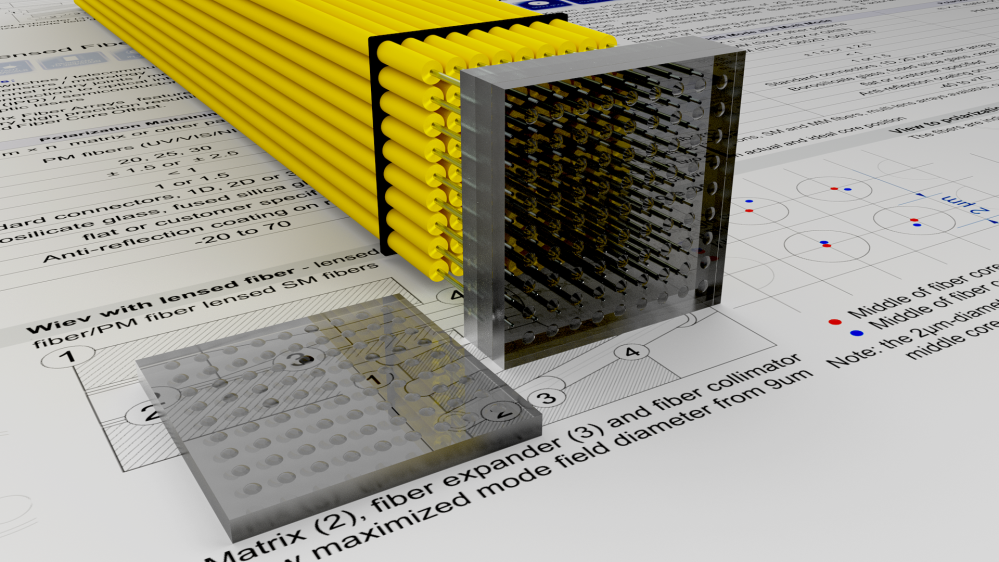

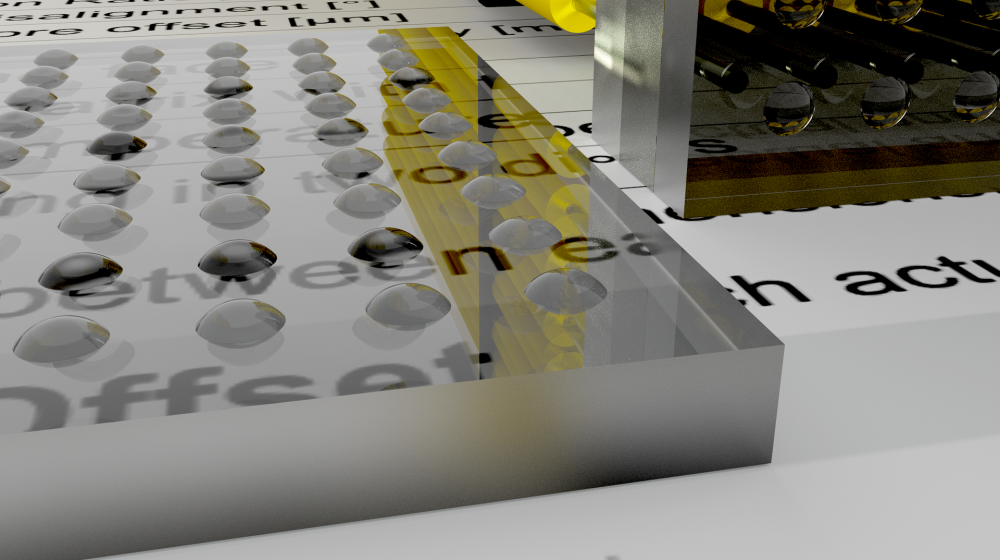

Производство высокоточных настраиваемых двумерных волоконных решеток вместе с активным выравниванием MLA позволяет нам предлагать индивидуальные MLA для большого количества функциональных каналов с минимальной угловой ошибкой отклонения исходящих световых лучей.
Выбор подходящего MLA зависит от требований заказчика к форме исходящих световых лучей, типу волокна и рабочей длине волны. Другой конец волокон может быть соединен разъемами E2000, LC, SC, FC, ST или MTP®. MLA с предварительно определенной длиной волокна может быть размещен во фланце из нержавеющей стали для упрощения реализации в рамках целевого приложения.
Особенности:- Активное выравнивание оптических волокон на решетке микролинз; - Минимальный угол наклона пучка; - Высокая точность позиционирования пучка; - Настраиваемая матрица компоновки волокон; - Типы волокна: SM, PM, MM (STEP / GRIN); - Наличие индивидуального корпуса MLA. |
Применения:- Оптическая коммутация; - Визуализация; - Сенсоры. |
Технические характеристики:
|
Свойства |
Одномодовая и многомодовая версии |
Версия с сохранением поляризации |
|
Размер [мм] |
12 x 12 |
12 x 12 |
|
Расположение линз |
m × n, гексагональная сетка или другие |
m × n, гексагональная сетка или другие |
|
Тип волокна |
MM (Step index или Graded index) |
Волокна PM (UV / VIS / NIR) |
|
SM (ITU-T G.652d, G.657a, b) | ||
|
Угловое смещение [°] |
- |
± 1.5 или ± 2.5 |
|
Коэффициент ослабления [дБ] |
- |
20, 25, 30 |
|
Оптоволоконная решетка / материал решетки микролинз |
Боросиликатное стекло, плавленый кварц / плавленый кварц, ВК7 |
Боросиликатное стекло, плавленый кварц / плавленый кварц, ВК7 |
|
Выходные разъемы |
E2000, LC, SC, FC, ST, MTP® |
E2000, LC, SC, FC, ST, MTP® |
|
Рабочая температура [° C] |
От -40 до +85 |
От -20 до +70 |
|
Свойства выходного излучения |
Значения |
|
Длина волны [нм] |
850, 980, 1310, 1550 (другие по запросу) |
|
Рабочее расстояние [мм] |
Тип. 25 (другие по запросу) |
|
Вносимые потери [дБ] |
Тип. 1 |
|
Обратные потери [дБ] |
> 50 |
|
Точность наведения [°] |
Тип. <0.2 |
|
Ширина пучка [мкм] |
Тип. 300 (другие по запросу) |
На основании пользовательского запроса параметров выходящего пучка специалисты компании предложат вам подходящую решетку с микролинзами. Для расчета необходимо знать следующие параметры:
- Рабочая длина волны;
- Тип волокна;
- Рабочее расстояние;
- Ширина пучка.

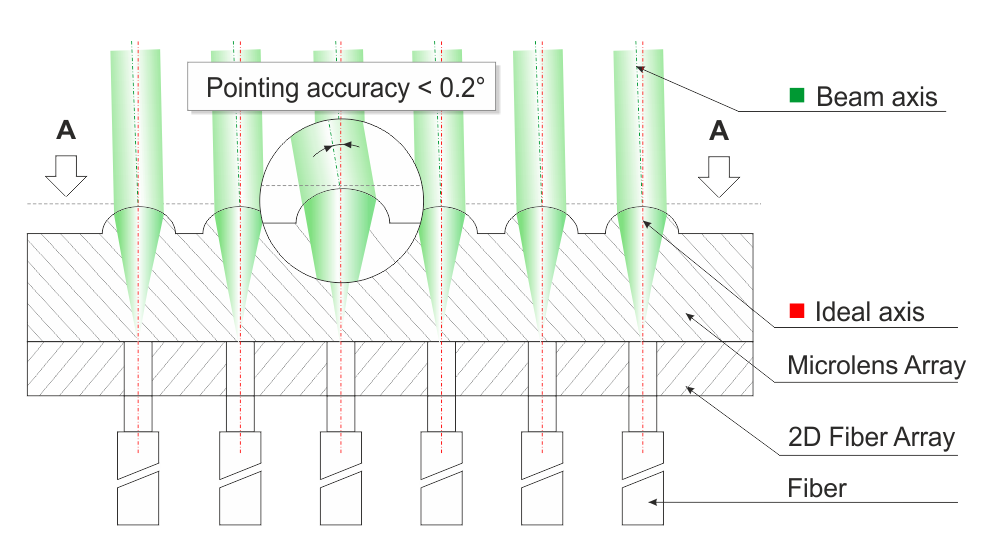

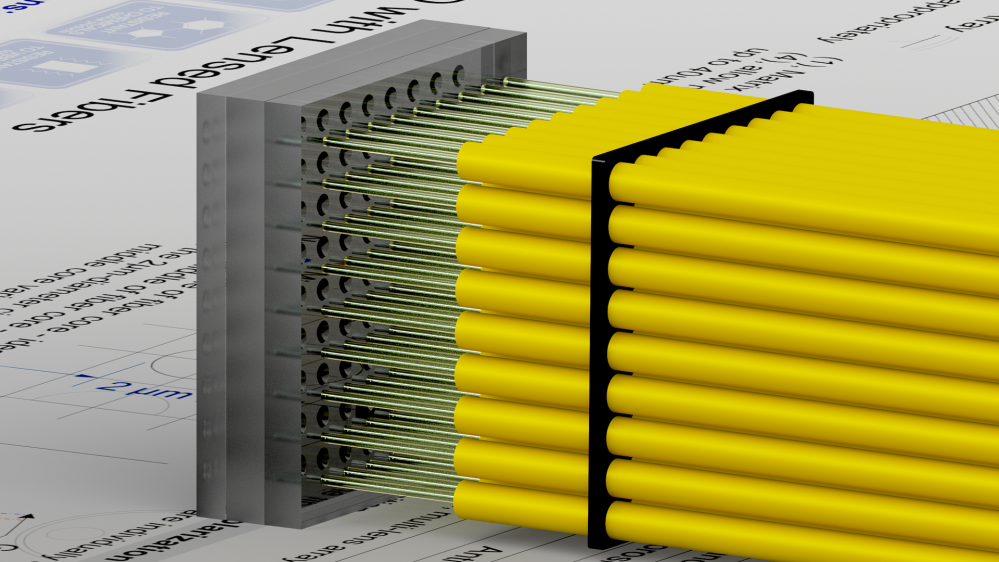

Решетка микролинз с оптоволоконным соединением

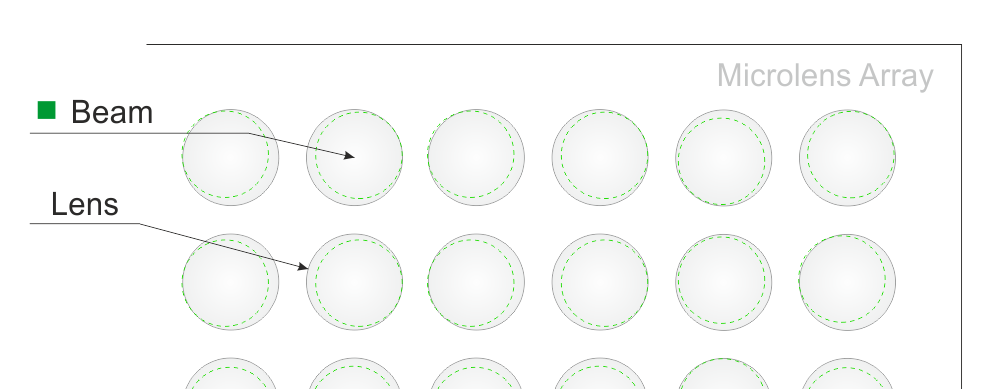

Вид A
Благодаря точному выравниванию активного волокна на матрице асферических линз гарантируются минимальные вносимые потери для всех каналов, а также минимальные наклоны и смещения исходящих пучков. Используемый метод изготовления, а также дополнительное просветляющее широкополосное покрытие обеспечивает минимальные потери на отражения. Вариант высокой мощности доступен по запросу.
 |  |  |
