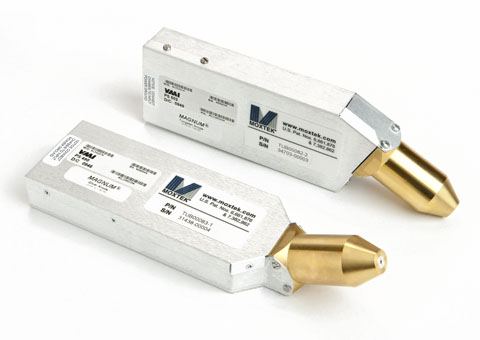

Компания MOXTEK® выпускает компактные источники рентгеновского излучения, состоящие из рентгеновской трубки и блока управления для задания высоковольтного напряжения. 50kV Magnum® Monoblock являются одними из наиболее компактных источников рентгеновского излучения, выпускаемых компанией MOXTEK®. Изготавливаются источники с двумя различными вариантами ориентации рентгеновской трубки. Максимальная мощность рентгеновской трубки составляет 4 Вт, размер фокусного пятна около 400 мкм.
Особенности:- Компактность; - Малый вес; - Низкое энергопотребление; - Возможность работы от батареи; - Надежность; - Стабильность; - Низкий уровень шума и нежелательных сигналов в спектре. |
Применения:- Рентгенофлуоресцентный анализ; - Анализ металлов и сплавов; - Геология, разработка месторождений; - Экология, обнаружение тяжелых металлов; - Археология, научные исследования; - Рентгенография; - Системы безопасности и контроля; - Радиографическая дефектоскопия. |
Модели:
|
Источник рентгеновского излучения |
Артикул |
Материал анода |
|
|

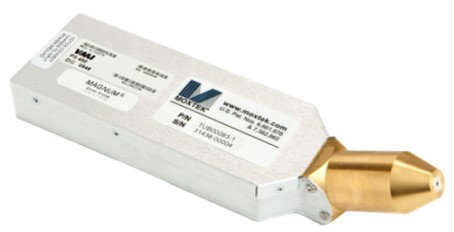

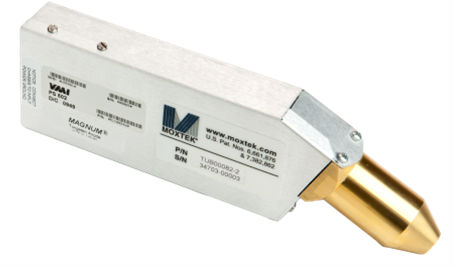

TUB00082-AG TUB00082-W TUB00082-RH |
Ag W Rh |
|
|
TUB00083-AG TUB00083-W TUB00083-RH |
Ag W Rh |
Технические характеристики:
|
Модель |
Magnum® Monoblock |
|
Тип трубки |
Металлокерамическая |
|
Тип катода |
Вольфрамовая нить |
|
Диапазон рабочих температур |
От -10 до +50 °С |
|
Диапазон температур хранения |
От -25 до +85 °С |
|
Охлаждение |
Воздушное |
|
Материал изоляции |
Кремний |
|
Масса |
≈350 г |
|
Доступный материал анода |
Ag, Rh, W |
|
Полярность |
Заземлённый анод |
|
Высоковольтное напряжение |
От 4 до 50 кВ |
|
Ток анода |
От 5 до 200 мкА |
|
Максимальная мощность |
4 Вт |
|
Фокусное пятно |
От 500 до 800 мкм |
|
Толщина бериллиевого окна |
0.25 или 0.125 мм |
|
Напряжение питания |
От 6 до 12 В |
|
Потребляемая мощность |
≈8 Вт |
Схема расположения выводов
|
Описание |
Конт. |
Значение |
Отклик |
|
Напряжение питания |
1 |
От +6 до +12 В |
Напряжение питания |
|
Напряжение питания |
2 |
От +6 до +12 В |
Напряжение питания |
|
Общий |
3 |
Земля |
Земля |
|
Общий |
4 |
Земля |
Земля |
|
Управление током анода |
5 |
От 0.0 до +4.0 В |
От 0.0 до 200 мкА |
|
Управление напряжением |
6 |
От +0.32 до +4 В |
От -4 до -50 кВ |
|
Готовность катода |
7 |
0.0 или +5 В TTL (выход) |
0: не готов; +5: готов |
|
Разрешение на подачу высоковольтного напряжения |
8 |
0.0 или +5 В TTL (вход) |
0: запретить; +5: разрешить |
|
Отслеживание высоковольтного напряжения |
9 |
От +0.32 до +4 В (выход) |
Пропорционально от -4 до -50 кВ |
|
Отслеживание тока анода |
10 |
От 0.0 до +4 В (выход) |
Пропорционально от 0 до 200 мкА |
